Компания Systeme Electric
Систэм Электрик (Systeme Electric) – российская производственная компания с мировой экспертизой, предлагающая комплексные решения в области электроэнергии и промышленной автоматизации и делаем процессы безопасными, эффективными и технологичными. Систэм Электрик предлагает клиентам и партнёрам единую технологическую экосистему на базе российского программного обеспечения и предоставляет продукты и решения для управления электроэнергией, промышленной автоматизации, IT и инженерной инфраструктуры зданий.
Преобразователи частоты Systeme Electric:
Устройства плавного пуска Systeme Electric:

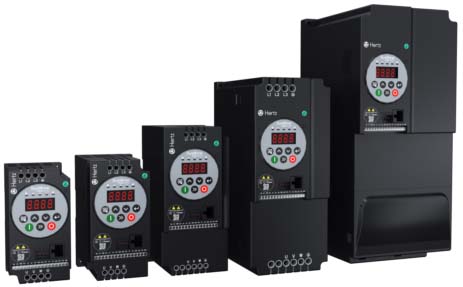

Преобразователи частоты Systeme Electric STV050
Компактный и надёжный, он бросает вызов тяжёлым условиям, отвечая высоким требованиям.
SystemeVar Hertz выгодно отличается от конкурентов за счёт возможности монтажа “бок-о-бок” и гарантии 3 года!
Технические характеристики:
• Напряжение питания: 1ф 220 – 240В / 3ф 380 – 440В
• Номинальная мощность: 0,4-30 кВт
Основные преимущества:
• Встроенный протокол связи Modbus RTU
• Встроенный ЭМС-фильтр Класса С3
• Покрытие плат Класса 3С2
• Расширенный температурный диапазон от -20 до +50 °C (до +40 °C без ухудшения рабочих характеристик)
Преобразователи частоты Systeme Electric STV320
Преобразователи частоты серии SystemeVar 320 (STV320) с векторным управлением без датчика отличаются превосходными характеристиками привода и управления, имеют расширенные конфигурации оборудования и программные функции, отвечающие различным промышленным областям применения.
Технические характеристики:
• Напряжение питания: 220/380 В
• Номинальная мощность: 0,75-110 кВт
Основные преимущества:
• Встроенный DC реактор (дроссель звена постоянного тока) от 18,5 кВт
• Встроенный тормозной модуль до 37 кВт включительно, от 45 кВт - опция
• Преобразователи частоты 380 В, от 4 кВт могут быть объединены по звену постоянного тока
• Несколько режимов торможения (торможение по рампе, динамическое торможение постоянным током), торможение за заданное время при использовании тормозного резистора
• Функция Простой ПЛК
• Автоматическая настройка параметров двигателя
• Многоступенчатое регулирование скорости
• Различные функции защиты (перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и т.д.)
• Конструкция с простым доступом к замене охлаждающих вентиляторов
• Возможность установки преобразователей частоты вплотную друг к другу
• Различные варианты монтажа:
- преобразователи частоты до 2,2 кВт включительно обеспечивают возможность монтажа на стене и DIN-рейке;
- преобразователи частоты от 4 кВт обеспечивают возможность монтажа на стене и крепление на фланце
Преобразователи частоты Systeme Electric STV600
Преобразователи частоты серии SystemeVar 600 (STV600) имеют специализированные встроенные функции для насосных и вентиляторных применений. Отличаются высокой энергоэффективностью и гибкостью работы.
Технические характеристики:
• Напряжение питания: 3ф. 380 В
• Номинальная мощность: 1,5-500 кВт
Основные преимущества:
• Возможность работы с синхронными и асинхронными электродвигателями
• Поддержка протоколов Profibus DP, PROFINET, CANopen, плат расширения с дополнительными входами/выходами
• Компактное исполнение (книжный формат корпуса)
• Высокая энергоэффективность
• Наличие отраслевых функций (контроль уровня, плавная подача воды (заполнение трубы), обнаружение повреждений трубопровода, переключение между несколькими насосами, запуск/ останов дополнительных насосов, отслеживание скорости вращения (для вентиляторов), предотвращение регенерации, автоматический перезапуск, многоступенчатое управление, пожарный режим)
• Эффективная помехоустойчивость за счёт внедрения технологии цифровой фильтрации:
- STV600***N4F2 – со встроенным филтром ЭМС класса C2 (от 1,5 до 22 кВт):
- STV600***N4F3 – со встроенным фильтром ЭМС класса C3 (от 30 до 132 кВт)
• Модификации со встроенным DC реактором (дросселем постоянного тока) и выходным реактором (моторным дросселем)
Преобразователи частоты Systeme Electric STV630
Инновационные преобразователи частоты специально разработаны для применения на объектах инфраструктуры и в промышленности.
Компактные размеры, продуманный дизайн и широкий спектр специализированных функций предоставляют доступ для реализации самых сложных решений, требующих максимальной производительности и надежности.
Технические характеристики:
• Напряжение питания: 1ф. 220-240В / 3ф. 380-440В
• Номинальная мощность: 0,4-630 кВт
Основные преимущества:
• Встроенный протокол связи Modbus RTU
• Встроенный ЭМС-фильтр Класса С3
• Покрытие плат Класса 3С3
• Расширенный температурный диапазон от -20 до +50 °C (до +40 °C без ухудшения рабочих характеристик)
• Уникальные возможности по расширению коммуникаций (доступны Modbus TCP и BACnet MS/TP)
• Встроенный DC-реактор
• LCD панель на русском языке
• Светодиодная индикация состояния
• Возможность подключения PTC датчика температуры
Преобразователи частоты Systeme Electric STV900
Высокопроизводительные преобразователи частоты серии SystemeVar 900 (STV900) объединяют функции управления скоростью, крутящим моментом и положением. Обладают широкими коммуникационными возможностями. Предназначены для высокопроизводительных применений с возможностью подключения датчиков обратной связи.
Технические характеристики:
• Напряжение питания: 3ф. 380 В
• Номинальная мощность: 1,5-3000 кВт
Основные преимущества:
• Встроенный ЭМС фильтр класса С3 (ЭМС фильтр класса С2 предлагается опционально)
• Встроенный дроссель звена постоянного тока: от 18,5 кВт до 110 кВт (G-тип)/от 22 кВт до 132 кВт (P-тип)
• Встроенный тормозной модуль: до 37 кВт включительно (G-тип)/до 45 кВт включительно (P-тип)
• Автоматическая настройка двигателя, высокий крутящий момент на низкой скорости
• Торможение постоянным током, отслеживание скорости вращения
• Встроенная функция безопасности STO (Safe Torque Off)
• Панель оператора LCD с поддержкой русского языка, часов реального времени, с возможностью копирования параметров, съемная (с возможностью монтажа на дверце шкафа), опционально панель оператора LED (семисегментная, монохромная)
• Поддержка напольного монтажа и крепления на фланце
• Обеспечивает более 30 видов функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и перегрузка и т.д.
• Готов к работе с моментными двигателями, двигателями главного движения, шпиндельными двигателями, асинхронными серводвигателями, синхронными серводвигателями, асинхронными двигателями
• Возможность использования:
- дополнительных плат (расширениявходов/выходов, доп. питания 24В, энкодера, PLC);
- дополнительных тормозных модулей;
- дополнительных входных/выходных фильтров
Преобразователи частоты Systeme Electric STV900H
Высокопроизводительные преобразователи частоты серии SystemeVar 900 Hoist (STV900H) имеют ряд специализированных функций для подъемно-транспортных механизмов и крановых применений. Обладают большими возможностями расширения функциональности за счёт использования дополнительных плат.
Технические характеристики:
• Напряжение питания: 3ф. 380 В
• Номинальная мощность: 1,5-500 кВт
Основные преимущества:
• Встроенный ЭМС фильтр класса С3 (ЭМС фильтр класса С2 предлагается опционально)
• Встроенный дроссель звена постоянного тока от 18,5 кВт до 110 кВт
• Встроенный тормозной модуль до 110 кВт включительно
• Встроенная функция безопасности STO (Safe Torque Off)
• Панель оператора LED (семисегментная, монохромная)
• Опционально панель оператора LCD с поддержкой русского языка, часов реального времени, с возможностью копирования параметров, съемная (с возможностью монтажа на дверце шкафа)
• Поддержка напольного монтажа и крепления на фланце
• Обеспечивает более 30 видов функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и перегрузка и т.д.
• Специальные функции: управление тормозом, нулевой сервопривод, быстрая остановка, управление master/slave, переключение между тремя наборами параметров двигателя, предварительное намагничивание, ускорение при малой нагрузке, защита от раскачивания и уменьшение раскачивания для тележки и при длинном ходе, поворот башенного крана без завихрения, обратное торможение, обнаружение троса и ограничение хода
Устройства плавного пуска Systeme Electric STS22
Устройства плавного пуска серии SystemeStart 22 (STS22) позволяют эффективно контролировать пусковой ток асинхронных двигателей. Это идеальная альтернатива пускателям с пониженным напряжением, таким как схема звезда-треугольник, сопротивление/реактивное сопротивление или автотрансформатор.
Технические характеристики:
• Напряжение питания: 3ф. 380 В
• Номинальная мощность: 11-600 кВт
• Номинальный ток: 25А ~ 1100А
Функции:
• Регулируемое время разгона/торможения
• Функция ограничения тока
• Автоматический перезапуск
• Функции защиты: перегрузка по току, перегрузка, перегрев, перекос фаз, обрыв фазы, малая нагрузка, внешняя неисправность
Основные преимущества:
• 3 режима пуска: ограничение тока, линейное изменение напряжения и ограничение тока + линейное изменение напряжения
• Встроенный сетевой протокол Modbus RTU
• Панель оператора
• Многофункциональный релейный выход: задержка пуска, пуск, работа, остановка, полная остановка, перезапуск
• Опционально: аналоговый выход 0-20 мА / 4-20 мА
• Высокая помехоустойчивость
• Компактное исполнение
Устройства плавного пуска Systeme Electric STS22X
Устройства плавного пуска серии SystemeStart 22X (STS22X) представляют собой усовершенствованные устройства для управления пуском и остановом асинхронных двигателей посредством регулирования напряжения. Имеют встроенный байпасный контактор.
Технические характеристики:
• Напряжение питания: 3ф. 380 В
• Номинальная мощность: 11-600 кВт
• Номинальный ток: 25А ~ 1100А
Функции:
• Регулируемое время разгона/торможения
• Функция ограничения тока
• Автоматический перезапуск
• Функции защиты: перегрузка по току, перегрузка, перегрев, перекос фаз, обрыв фазы, малая нагрузка, внешняя неисправность
Основные преимущества:
• Встроенный байпасный контактор
• 3 режима пуска: ограничение тока, линейное изменение напряжения и ограничение тока + линейное изменение напряжения
• Встроенный сетевой протокол Modbus RTU
• Панель оператора
• Многофункциональный релейный выход: задержка пуска, пуск, работа, остановка, полная остановка, перезапуск
• Опционально: аналоговый выход 0-20 мА / 4-20 мА
• Высокая помехоустойчивость
• Компактное исполнение
