Преобразователи частоты INNOVERT PUMP

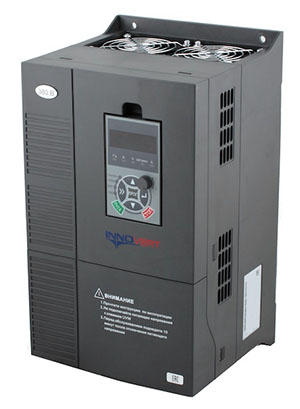

Частотный преобразователь серии INNOVERT PUMP разработан специально для двигателей насосов.

Частотный преобразователь серии INNOVERT PUMP предназначен для работы с трёхфазными асинхронными двигателями насосов. Позволяют поддерживать давление на заданном уровне, как в автоматическом, так и в ручном режиме управления оператором. Значение давления может быть выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора.



Диапазон мощностей от 0.75 кВт до 900 кВт.

• Встроенный ПИД-регулятор для поддержания давления на заданном уровне;
• Встроенный источник питания 24VDC 200мА для датчика давления;
• Имеет открытый доступ к программированию параметров;
• Может работать от датчика по аналоговому входу 4-20 мА (0-10 В);
• Может работать по протоколу Modbus (RS485);

Документация:

https://innovari.com.ru/catalogi-chastotnikh-preobrazovateley.html

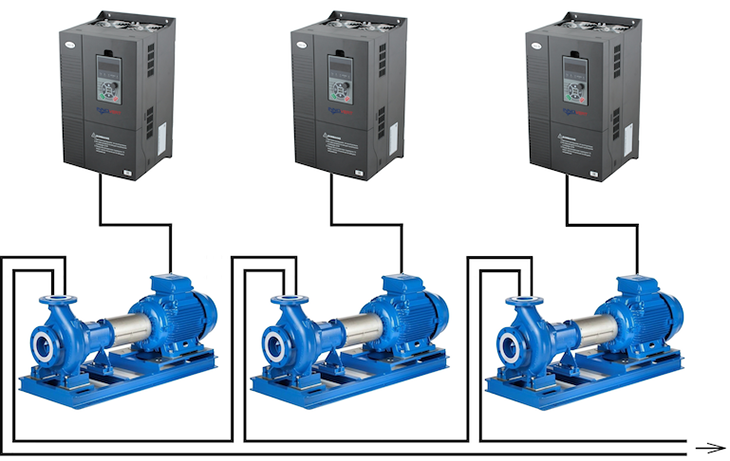

Схема каскадного управления



Преимущества INNOVERT PUMP

• Просто и легко программируется
• Удобное отображение текущего давления сразу на экране частотника
• На каждый насос свой частотник — надёжное каскадное управление с возможностью «горячего» и «холодного» резервирования
• Низкая цена
• Экономия электроэнергии
• Быстрая окупаемость

Характеристики INNOVERT PUMP:
Окружающая среда
Окружающая температура
-10°C… + 40°C (без обледенения)
Влажность воздуха
Макс. 95% (без конденсата)
Абсолютная высота
Ниже 1000 м
Вибрация
Макс. 0,5 g
Конструкция
Охлаждение
Принудительное воздушное охлаждение
Класс защиты
IP 20
Установка
Место монтажа
Ниже 160 кВт — может монтироваться в шкафу или на стене.
Свыше 185 кВт — размещение напольное
Вход
Номинальное напряжение и частота
Трехфазное, 380В, 50/60 Гц;
Допустимый диапазон напряжения
Трехфазное. 380В: 304~456В
Выход
Напряжение
Трехфазное, 380В: 0~380В;
Дисплей
Четырёхразрядный дисплей, световая индикация статуса частотника
Номинальные характеристики INNOVERT PUMP
Тип
Выходная мощность, кВт
Выходной ток, A
Перегрузочная способность, 60с A
IHD751P43T
0,752,53
IHD112P43T
1,133,6
IHD152P43T
1,544,8
IHD222P43T
2,267,2
IHD302P43T
378,4
IHD402P43T
4910,8
IHD552P43T
5,51315,6
IHD752P43T
7,51720,4
IHD113P43T
112530
IHD153P43T
153238
IHD183P43T
18,53744
IHD223P43T
224554
IHD303P43T
306072
IHD373P43T
377590
IHD453P43T
4590108
IHD553P43T
55110132
IHD753P43T
75150180
IHD903P43T
90176211
IHD114P43T
110210252
IHD134P43T
132250300
IHD164P43T
160300360
IHD184P43T
185340408
IHD204P43T
200380456
IHD224P43T
220420504
IHD254P43T
250470564
IHD284P43T
280540648
IHD314P43T
315600720
IHD354P43T
355660790
