Вопрос относительно оптимального метода пуска стандартных трехфазных асинхронных электродвигателей необходимо рассматривать с учётом многих факторов, например, области применения, типа нагрузки на валу двигателя, режима работы и условий окружающей среды. Устройства плавного пуска во многих случаях являются оптимальным решением и применяются как альтернатива контакторным сборкам и, в некоторых случаях, преобразователям частоты, если не требуется регулирование частоты вращения электродвигателя после достижения им номинальных оборотов.

УПП обладают многочисленными преимуществами по сравнению с контакторными сборками с точки зрения функциональности, компактности и энергоэффективности.

В то время как контакторные сборки могут только запускать (прямой, реверсивный пуск или пуск со схемой звезда-треугольник) и останавливать электродвигатели путём электромеханического включения / отключения их от сети, устройства плавного пуска, в зависимости от исполнения, могут плавно запускать и плавно останавливать электродвигатель. Преобразователи частоты дополнительно могут регулировать скорость вращения электродвигателей не только во время пуска и останова, но и во время номинального режима работы.

У каждого из этих трех подходов есть свои собственные характерные особенности и преимущества.

Устройства плавного пуска - очевидный выбор для современных решений, где двигатели работают с постоянной скоростью вращения. Главный аргумент состоит в том, что при управлении пуском и остановом удается существенно снизить пиковые броски тока, которые возникают при прямом пуске электродвигателя. Применение УПП для запуска электродвигателя обеспечивает снижение ударных нагрузок на обмотку двигателя, сеть и механические компоненты привода. Для решения этих задач компания «Сименс» предлагает стандартные УПП SIRIUS серий 3RW30 и 3RW40. Они требуют значительно меньшего пространства в шкафу управления по сравнению со сборками со схемой звезда-треугольник и являются более экономичным решением.

В качестве примера рассмотрим пуск двигателя 90 кВт. Реализация схемы звезда-треугольник требует площади монтажной поверхности 45x55 см, а устройство плавного пуска 3RW40 типоразмера S6 требует пространства не более, чем 12 x18 см.

Рентабельность эксплуатации современных устройств плавного пуска SIRIUS подтверждается также высокой эффективностью использования электроэнергии.

Так как УПП семейства SIRIUS от «Сименс» имеют встроенные байпасные электромеханические контакты, они экономят до 90 процентов энергии по сравнению с УПП без интегрированной схемы байпаса. Например, для УПП двигателя 55 кВт потери мощности во время пуска составляют ~768 Вт, а на номинальном режиме (при переключении с тиристоров на байпасные контакты) эти потери уменьшаются до 21 Вт. Если бы использовалось устройство плавного пуска без такой системы встроенных контактов, потери мощности на номинально режиме составляли бы 212 Вт.

У устройств плавного пуска также есть свои плюсы и минусы по сравнению с преобразователями частоты. УПП не имеют возможности регулировать частоту вращения электродвигателя при достижении им номинальных оборотов и переключении УПП на байпасные контакты. Но есть много применений, где эта функция не требуется, а стоимость УПП меньше, чем преобразователей, особенно, при мощностях, превышающих 5 кВт. Экономическая выгода применения УПП увеличивается с ростом номинала, и, например, при мощностях около 250 кВт стоимость УПП может составить от одной третьей до половины инвестиционных затрат на преобразователь частоты. Таким образом, различия в цене тем больше, чем мощнее двигатель.

Габаритные размеры устройств плавного пуска значительно меньше, по сравнению с преобразователями частоты при одинаковых номиналах устройств. Преобразователь частоты для двигателя 250 кВт требует площади монтажа в шкафу управления 130х70 см, при этом вес его составляет 190 кг. УПП 3RW44 требует 19x21 см пространства и весит 13 кг. В то время как потери мощности преобразователя частоты составляют 5.8 кВт, 3RW44 - всего 0.2 кВт при номинальном режиме работы.

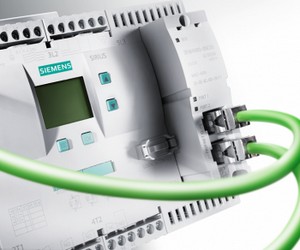

Современные устройства плавного пуска с расширенными функциями, такие как SIRIUS 3RW44 от «Сименс», имеют возможность интегрирования в систему управления по шине PROFIBUS или PROFINET. При применении устройств с возможностью коммуникации сокращаются не только затраты на прокладку проводных соединений для передачи отдельных сигналов, но и временные затраты на параметрирование и программирование устройств. Коммуникация по PROFIBUS и PROFINET позволяет устройствам использовать протокол PROFIenergy, с помощью которого передаются измеренные устройством электрические параметры, которые служат основанием для оптимизации в системах энергоменеджмента и позволяют эффективно использовать электротехнические ресурсы предприятия.

Устройства плавного пуска 3RW30, 3RW40 и 3RW44 - оптимальное решение для пуска стандартных низковольтных электродвигателей.

С одной стороны, УПП позволяют усовершенствовать устаревшие решения, где раньше использовался прямой пуск или пуск со схемой звезда-треугольник, а с другой стороны, УПП могут заменить преобразователи частоты в применениях с двигателями, работающими с постоянной скоростью вращения.

В обоих случаях применение устройств плавного пуска будет оправданно, но решение всегда за заказчиком.

Компания АББ постоянно модернизирует и расширяет линейки производимого оборудования, чтобы максимально соотвествовать техническим запросам заказчиков. 10 декабря 2015 в Тюмени прошел семинар «Новые серии высоковольтных приводов ACS 580 MV и двигателей NXR ».

Новая серия высоковольтных приводов для механизмов общего назначения ACS 580 MV является частью семейства универсальных приводов, делающих сложное простым при высочайшей надежности.

Приводы ACS 580 MV предназначены для управления механизмами в различных отраслях промышленности и не требуют значительных усилий при настройке и запуске в эксплуатацию. Русифицированная панель управления позволяет без труда сконфигурировать привод и начать работу. Все необходимые опции встроены в серию ACS 580 MV по умолчанию, что существенно упрощает процесс выбора привода и сводит к минимуму выбор дополнительных внешних дросселей и фильтров.

Серия ACS 580 MV разработана для управления скоростью и моментом таких механизмов, как насосы, вентиляторы, конвейеры, миксеры, а также для других механизмов с постоянным или переменным моментом нагрузки.

Новый высоковольтный двигатель с реберным охлаждением NXR сочетает в себе высокю удельную мощность, надежность, а также простоту обслуживания. Новый двигатель – это результат научных исследований и самоотверженного труда по улучшению охлаждения, оптимальному использованию материалов и снижению эксплуатационных расходов.

Конструкция двигателя является гибкой и взаимозаменяемой, что гарантирует свободу при установке. Все вспомогательные устройства снаружи двигателя могут быть расположены так, как это необходимо заказчику.

Была увеличена поверхность охлаждения, размер, расположение и форма ребер охлаждения были также оптимизированы. Принято во внимание расположение вспомогательных устройств и датчиков измерения: охлаждающий воздух свободно циркулирует вдоль наружной поверхности корпуса независимо от того, какие устройства на нем установлены.

Рабочая температура внутри корпуса равномерно распределяется между приводным и неприводным концами, что означает более длительный срок службы подшипников и увеличенные интервалы между смазкой подшипников.

10 декабря 2015 в Тюмени специалисты АББ представили технические презентации по новым сериям высоковольтных приводов ACS 580 MV и двигателей NXR , познакомили участников семинара с преимуществами оборудования, рассказали о высоковольтных решениях, в том числе и для нефтегазового сектора. Каждый участник смог задать интересующий вопрос и получить технические рекомендации.

В следующем году сотрудники АББ продолжать знакомить заказчиков с новинками, следите за новостями и приходите на семинар в вашем городе.

Компания АББ (официальный сайт – http://www.abb.ru/ ) является ведущим поставщиком силового оборудования и технологий для электроэнергетики, транспорта, инфраструктуры и автоматизации производства. Мы повышаем эффективность производства, снижая воздействие на окружающую среду. Группа компаний АББ ведёт бизнес в 100 странах, а её штат насчитывает 140 000 человек.
