Корпорация Триол успешно запустила средневольтный преобразователь частоты Триол АТ27 на Нижегородском машиностроительном заводе.

Каждое предприятие нуждается в бесперебойной поставке и эффективном использовании ресурсов. Особенно это важно для заводов стратегического назначения, например оборонной отрасли, как Нижегородский машиностроительный завод. На данном объекте Корпорация Триол успешно запустила средневольтный преобразователь частоты Триол АТ27 мощность 1 МВт и напряжением 6 кВ.

Данный частотник был установлен на насосной станции для перекачивания воды из водоема вблизи завода и дальнейшей ее передачи для охлаждения печей и общих потребностей завода. Целью установки частотного преобразователя Триол АТ27 было сокращение уровня энергопотребления. И это было сделано! С июня 2015 года затраты на электроэнергию на предприятии в среднем сократились в 2 раза.

Преобразователь частоты Триол АТ27 в блок-боксовом исполнении— это надежное высокоэффективное решение для управления электродвигателями, которое разрабатывает Корпорация Триол с 2012 года. Данный конструктив значительно упрощает монтаж, ввод в эксплуатацию и обслуживание привода, а также позволяет эксплуатировать оборудование под открытым небом при температурах окружающей среды от -60 °С до +50 °С.

Корпорация Триол — лучшее решение для эффективного использования Ваших ресурсов!

Источник информации:

http://triolcorp.ru/triol-at27-na-mashinostroitelynom-zavode/

«Аравали Кемикалс», с двумя заводами а Алваре и Раджастане имеет в частной собственности несколько шаровых мельниц и является ведущей компанией в Индии по производству сыпучих материалов. Экспорт продукции Аравали занимает 85% от всего оборота продаж. Бизнес-деятельность компании включает в себя дробление сырья (кальцит или доломит) в шаровых мельницах и производство материалов для использования в лакокрасочной промышленности и производстве моющих материалов. Мельницы производят 750 тонн переработанного порошка каждый месяц. В течение последних четырех лет компания «Аравали Кемикалс» увеличила в четыре раза свой оборот и планирует дальнейшее расширение.

Главная задача заключалась в обеспечении улучшенного контроля технологического процесса и повышении надежности системы.

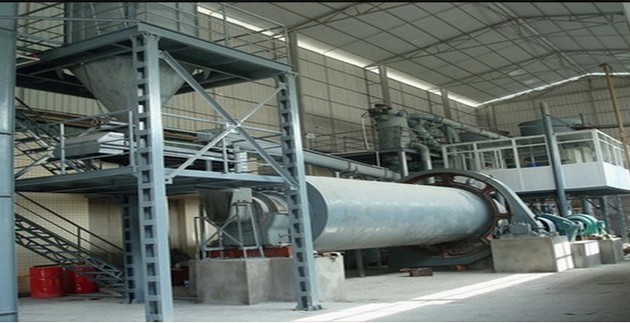

В процессе измельчения сырья задействованы механизмы шаровой мельницы, шнековый питатель и сепаратор. Существующие приводы запускались по схеме звезда-треугольник и работа системы сопровождалась постоянными рывками при загрузке и частым количеством пусков и остановов, с вязи с чем требовали регулярного технического обслуживания. Для управления производительностью системы, которая работала постоянно на номинальной скорости, использовался метод пуск / стоп

Регулирование скорости и обеспечение непрерывного потока материала – решение, предложенное Emotron.

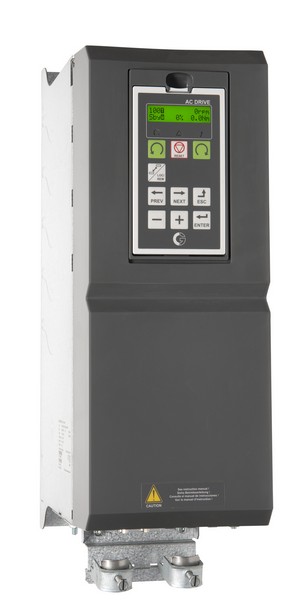

Преобразователи частоты Emotron VFX в настоящее время применяются в составе приводов шаровой мельницы, шнекового питателя и сепаратора. Они предотвращают возникновение высоких пусковых токов и рывков в процессе в процессе работы.

Благодаря применению частотных преобразователей Emotron VFX, скорость подающего шнека можно варьировать в диапазоне между 44,5 Гц и 47 Гц; Крупность частиц регулируют путем изменения скорости движения сепаратора, а плотность конечного продукта можно регулировать непосредственно в шаровой мельнице. Система способна обеспечить высокий крутящий момент в процессе дробления материала, с возможностью быстрого реагирования на динамичные изменения.

Краткая справка:

Клиент

Основная задача

Решение:

Преимущества:

Источник информации: http://www.emotron.com/company/news-media/News-archive-2015/Aravali-Chemicals-maintains-continuous-line-flow-with-Emotron-VFX-drives/

WEG расширил линейку преобразователей частоты серии CFW11 новым мощным и универсальным преобразователем частоты в корпусе размера H

WEG расширил линейку преобразователей частоты серии CFW11 новым мощным и универсальным преобразователем частоты в корпусе размера H. Данное расширение призвано помочь оптимизировать технологические процессы и повысить производительность приводных систем в целом. Частотные преобразователи CFW11 в корпусе размера H доступны в двух версиях, покрывающих диапазон напряжений от 380 до 690 В; и диапазон мощностей от 450 до 710 кВт. Они могут применяться для управления как асинхронными электродвигателями с короткозамкнутым ротором, так и синхронными электродвигателями на постоянных магнитах, и разработаны для обширного промышленного и коммерческого применения.

Частотные преобразователи CFW11 от WEG легко настраивать и эксплуатировать. Пользователи могут без труда задавать требуемые параметры приводной системы по отдельности или в определенных группах в соответствии с конкретными задачами управления. Панель управления CFW11 отличается удобной навигацией и возможностью управления с помощью программируемых кнопок. В дополнение к этому, инструкция помогает пользователям самостоятельно запрограммировать преобразователь частоты, упрощая его установку и настройку.

Для адаптации частотных преобразователей к потребностям пользователя доступно множество подключаемых в режиме Plug and Play устройств, не требующих дополнительной настройки. Характерной чертой стандартной модели также является наличие встроенного микро-ПЛК. Микро-ПЛК позволяет пользователям в любой момент программировать преобразователь частоты, под конкретные эксплуатационные задачи, используя, при этом, входящее в комплект поставки программное обеспечение WLP для создания релейных логических схем.

Частотные преобразователи CFW11 поддерживают как векторное (VVW), так и скалярное (U/f) управление. Уникальная технология WEG Vectrue обеспечивает выдающиеся характеристики отклика системы управления СFW11 на сигналы обратной связи, что приводит к точному контролю крутящего момента и скорости ротора двигателя. Для использования в требовательных, по безопасности, системах, WEG оснащает преобразователи частоты многочисленными устройствами защиты. Эти устройства сигнализируют о различного рода неисправностях и тревогах, а так же обеспечивают безопасный останов машины в соответствии с EN ISO 13849-1 (безопасное отключение крутящего момента (STO) категории 3/ PL d).

Преобразователи CFW11 обладают степенью защиты IP20 в стандартной версии, а в качестве опции доступна версия с IP54 со сквозным (ТНТ) монтажом печатных плат блока питания. Серия CFW11 поддерживает коммуникационные протоколы Modbus RTU (RS232 and RS485), CANopen, DeviceNet, Profibus DP/DPV1, Profinet, Modbus TCP, Ethernet/IP, Ethercat и BACnet в качестве стандарта. Встроенный USB-порт позволяет быстро и легко сохранять данные о параметрах устройства на карту флэш-памяти или переносить их на другие устройства.

Новая модель в корпусе размера H разработана, с целью еще больше повысить универсальность серии CFW11 для применения в системах с повышенными динамическими требованиями.

Источник информации:

http://www.weg.net/ru/Press-centr/Novosti/Produkty-i-resheniya/WEG-rasshiryaet-linejku-preobrazovatelej-chastoty-CFW11

В конце 2014 года концерн Danfoss A/S приобрел компанию Vacon, одного из ведущих мировых производителей частотных преобразователей. В течение 2015 года планируется постепенное объединение бизнеса в рамках интересов клиентов обеих компаний. После объединения новое подразделение будет называться Danfoss Drives.

При этом стоит отметить, что на данный момент весь ассортимент преобразователей частоты Vacon также доступен, все заключенные договоры остаются в силе.

Процесс объединения происходит равномерно с целью обеспечения максимального удобства для клиентов. Представительство Vacon на данный момент функционирует также как и раньше, все сотрудники доступны и процессы поставок идут в штатном режиме.

Процесс объединения принесет ряд преимуществ для клиентов компании Vacon. За счет подключения продукции Vacon к электронному магазину Danfoss станет возможно более оперативно отслеживать и размещать заказы, с высокой точностью прогнозировать сроки поставок оборудования. Объединение ресурсов компаний, производственных и интеллектуальных, позволит создать более инновационную и эффективную продукцию для клиентов. Также специалисты компаний будут обмениваться своим бесценным опытом применения преобразователей частоты в различных отраслях.

Соколов Вадим, директор по продажам Danfoss Drives в России, комментирует: « Мы уверены, что новые коллеги и партнеры компании Vacon успешно вольются в нашу структуру и будут комфортно себя в ней чувствовать. Мы со своей стороны делаем все, чтобы это именно так и произошло. Приоритетом компании Danfoss является высокий уровень обслуживания и стабильность для наших клиентов, данную стратегию мы также перенесем и на бизнес Vacon. Все договоренности между партнерами Vacon и представительством в России остаются в силе.»

Источник информации:

http://www.danfoss.com/Russia/NewsAndEvents/News/vacon/1CCE4940-28E5-4139-B928-DB9E977E7D52.html

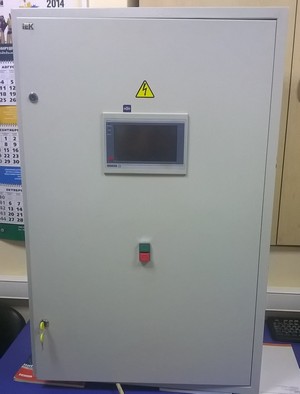

Компания «H2O Крым» (г. Симферополь) разработала на базе оборудования ОВЕН автоматическую станцию поддержания давления для 20-этажного дома.

В основу шкафа управления положено следующее оборудование ОВЕН:

Станция поддержания давления управляет тремя электродвигателями насосов до 11 кВт и обеспечивает автоматический, ручной и полуавтоматический режимы работы. Электродвигатели насосов ранжированы по типу «основной – резервный», после каждого цикла включения/выключения (спящий режим) насосы меняются рангами. В автоматическом режиме всегда работает один электродвигатель насоса с возможностью включения двух других в ручном режиме. В случае аварии работающего электродвигателя насоса автоматически подключается резервный электродвигатель насоса, который продолжает свою работу до снижения расхода. На панели оператора индуцируется сигнал аварии. При отсутствии водозабора и достижении заданного давления в системе станция переходит в спящий режим, плавно останавливая работу электродвигателя насоса. Выход станции из спящего режима происходит при появлении разбора воды в системе. В станции предусмотрена возможность подключения одного из электродвигателей насосов, либо всех электродвигателей насосов напрямую к питающей сети. В меню настроек можно задать режимы работы станции, выбор алгоритма ранжирования и т.д.

Управление автоматической станцией поддержания давления осуществляется при помощи местной сенсорной панели оператора, расположенной на фронтальной панели шкафа управления, удаленного поста управления, состоящего из персонального компьютера и SCADA-программного обеспечения.

Источник информации:

http://www.owen.ru/events/99644781

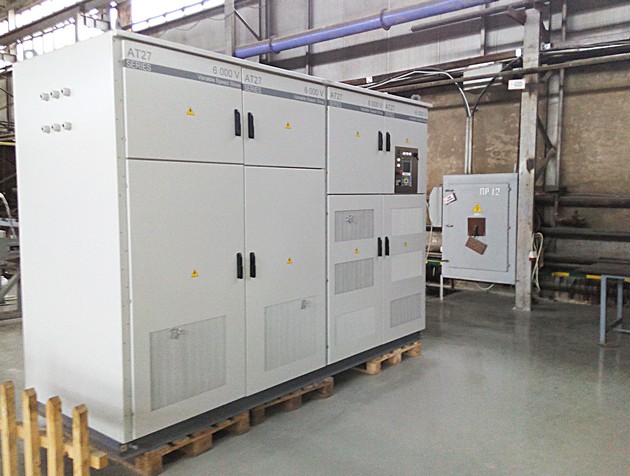

На производственной площадке ООО «Рустмаш» успешно запущен участок по сборке средневольтных преобразователей частоты Триол АТ27 шкафного и блок-боксового исполнений.

Площадка укомплектована необходимым оборудованием: пятитонные кран-балки, поворотные платформы для перемещения изделий по цеху, лебедки и др. Применяется техника, специально отобранная для работы с крупногабаритным силовым оборудованием (кран 50 т., длинномеры для проведения транспортных испытаний блок-боксов, вибростенд для транспортных испытаний шкафных изделий).

Особенностью данного участка является подход к его организации. Теперь весь технологический процесс по изготовлению средневольтных ПЧ будет производиться на территории одного цеха. Это касается как шкафных, так и блок-боксовых исполнений ПЧ Триол АТ27 всех мощностей.

Выпуск средневольтных ПЧ является высокотехнологичным и трудоёмким процессом, поэтому особое внимание уделяется тестированию и проведению необходимых испытаний.

Испытательные станции, на которых будет тестироваться средневольтная продукция Триол, специально оснащаются повышающими трансформаторами 0,4/6 кВ и 0,4/10 кВ.

Для проведения нагрузочных испытаний реализован специальный алгоритм нагрузки «Сам на себя», что позволяет регулировать нагрузочный ток ПЧ в широких пределах, обеспечивая все требуемые режимы работы.

Рустмаш — высокое качество от отечественного производителя!

Источник информации:

http://triolcorp.ru/triol-at27-ot-ooo-rustmash/

Весной 2015 года компания «Данфосс» представила новую серию общепромышленных преобразователей частоты электродвигателей VLT Midi Drive. Данные устройства способны самостоятельно адаптироваться к двигателю любого типа.

VLT Midi Drive спроектирован для функционирования в тяжелых условиях. Так, например, устройство работает при температуре окружающей среды до +45°C. Программное обеспечение с модульным алгоритмом позволяет использовать привод в разнообразных системах: на конвейерных, упаковочных, смесительных линиях или в системах с насосами, вентиляторами и компрессорами. При этом процесс настройки и обслуживания во всех случаях одинаков, что упрощает эксплуатацию оборудования.

«Подстройка для работы с различными типами двигателей стала возможна благодаря функции автоматической адаптации: привод сам определяет тип двигателя, автоматически подстраивается и оптимизирует его работу. Это соответствует тренду в развитии частотно-приводной техники, который предполагает свободную интеграцию в системы управления. Таким образом, приводы превращаются в многоцелевые интеллектуальные коммутационные устройства», – комментирует Павел Федотов, менеджер по работе с ключевыми клиентами компании «Данфосс».

Как отмечает специалист, новый преобразователь частоты является дальнейшей эволюцией модели VLT 2800. Разработка стала заключительным шагом в создании полного спектра преобразователей частоты Danfoss.

Также следует отметить высокий уровень энергосбережения, обеспечиваемый приводом. Его использование в комбинации с асинхронными электродвигателями позволяет экономить значительное количество электроэнергии.

Источник информации:

http://www.danfoss.com/Russia/NewsAndEvents/News/VLT_Midi_Drive/B763BC55-662F-4882-9EA2-818E4CDC1150.html

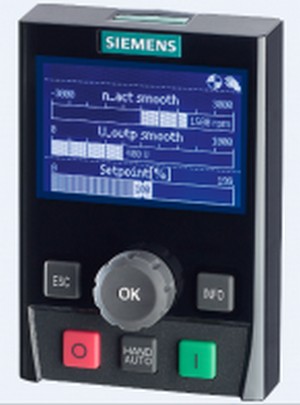

Благодаря обновлению программного обеспечения, интеллектуальная панель оператора (IOP) совместима с новой версией прошивки преобразователей частоты SINAMICS (v4.7 SP3) и поддерживает все новые функции (такие, как «Standard Drive Control» и «Dynamic Drive Control»).

Если вы уже используете IOP, то у вас есть возможность совершенно бесплатно обновить версию программного обеспечения!

Источник информации:

http://dfpd.siemens.ru/press/3662/

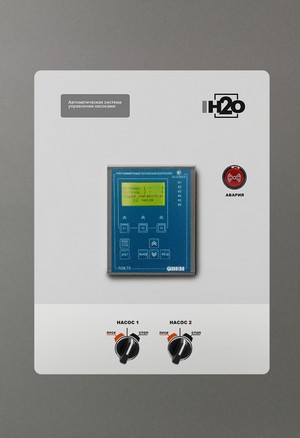

Автоматическая система управления насосами на базе контроллера ОВЕН ПЛК73

Компания «H2O Крым» (г. Симферополь) разработала на базе свободно программируемого логического контроллера ОВЕН ПЛК73 автоматическую систему управления насосами. Система обеспечивает автоматическое управление насосами (от 2-х до 4-х) с частотным регулированием по заданному алгоритму с электронной и программной защитой насосов. Мощность подключаемых электродвигателей насосов варьируется от 1,5 до 11 кВт и выше.

Применение http://www.owen.ru/catalog/programmiruemij_logicheskij_kontroller_oven_plk73/opisanie с двухстрочным знакосинтезирующим дисплеем и кнопками управления позволяет осуществлять управление непосредственно с панели прибора. Контроллер используется совместно с интерфейсной платой ОВЕН ПИ73-4, которая обеспечивает наличие интерфейсов RS-232 и RS-485.

В системе на базе ПЛК73 реализованы несколько алгоритмов работы: схема работы насосов – 1 основной, 1 пиковый (в зависимости от модели системы – до трех пиковых насосов); смена функций основного и пикового насосов по циклу работы; смена функций основного и пикового насосов по запрограммированному оператором времени; смена функций основного насоса при аварии ПЧ. Предусмотрена остановка системы при аварии «сухой ход», информирование оператора об аварии, а также остановка системы вручную с панели оператора. Осуществляется запись аварий в журнал, уведомление оператора о текущей аварии на экране, а также конфигурирование параметров системы оператором. На дисплее отображаются основные параметры работы системы: ток двигателя, напряжение на выходе ПЧ, частота, скорость ротора, заданное значение давления, наработка каждого электродвигателя насоса (моточасы) и общая наработка системы.

Источник информации:

http://www.owen.ru/events/63679492

Промышленные стиральные машины являются основным типом оборудования, необходимым для обеспечения работы прачечных и химчисток любых типов. Очевидными отличиями промышленных стиральных машин являются их размеры и возможности максимальной одноразовой загрузки белья. Промышленные стиральные машины предназначены для стирки больших объёмов различного белья и применяются в службах таких организаций, как больницы, гостиницы, школы, химические заводы и ситценабивные фабрики.

Процесс стирки стиральной машины

Стиральная машина имеет четыре стандартных программы:

- налив воды.

- стирка.

- слив воды.

- отжим.

Автоматические стиральные машины предназначены для стирки белья без участия человека, действуя по заданной, им программе.

Концептуальный проект

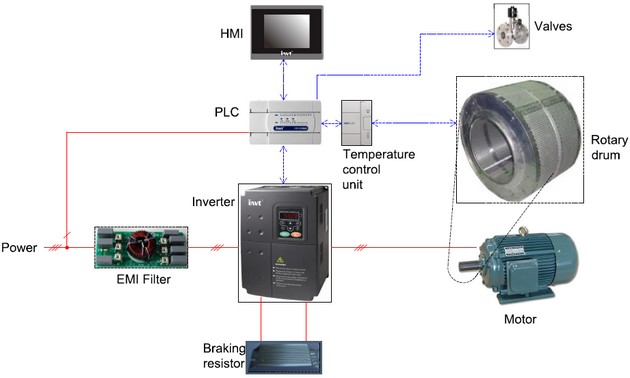

Система электроуправления, состоящая из ПЛК INVT, сенсорных экранов и преобразователей частоты, управляет процессом стирки автоматической стиральной машины, избегая человических ошибок.

ПЛК－INV1－1614MAR1: устройство центрального управления

Человеко-машинный интерфейс-VT070: изменение и выбор программы

ПЧ-CHF100A: управление оборотами двигателя стиральной машины

Преимущества

1. Простое и удобное подключение внешних устройств, легкое обслуживание

2. Простота в эксплуатации, удобно написать, просмотреть и изменить программу стиральной машины.

3. Записывать неисправности стиральной машины во время процесса стирки и эксплуатации, удобнее провести техническое обслуживание и устранить неисправность.

4. Ввод параметров стиральной машины в данную программу через U диск, простая настройка оборудования

5. Многоязычный интерфейс, можно поддерживать 8 разных языков, удобно пользователям разных стран.
