Обзор рынка преобразователей частоты за 4 квартал 2019 - Chastotnik.pro

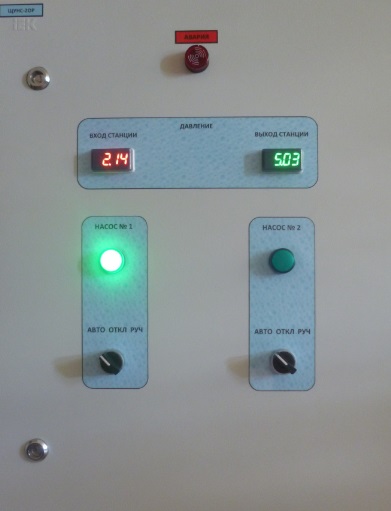

Для управления насосной станцией многоквартирного жилого дома разработан щит автоматики, предназначенный для повышения и поддержания давления холодного водоснабжения.

Щит управляет двумя насосами (основной/резервный) с использованием двух аналоговых и одного дискретного датчиков давления. Для измерения давления используются датчики давления для ЖКХ ОВЕН ПД100-ДИ-371, для контроля температуры – датчик ДРТС014.

Управление насосами осуществляется с помощью преобразователя частоты ОВЕН ПЧВ102 с локальной панелью оператора ЛПО2. Весь алгоритм управления системой заложен в программируемом реле ОВЕН ПР200. На лицевой панели щита для индикации размещены измерители технологических параметров ИТП-11.КР (красный индикатор) и ИТП-11.ЗЛ (зеленый индикатор), а также устройства управления и сигнализации MEYERTEC серии MTU, MT22 и MTB2.

Разработчик системы управления – ИП Гребёнкин А. В., г. Архангельск.

Источник: https://owen.ru/news/pump_station_control_board

Преобразователи частоты являются сложными электротехническими устройствами. Обслуживание преобразователей частоты серии Триол АТ27 линии RX, также, как и его настройка, требует специальной подготовки технического персонала.

Решение проблемы своевременного и безаварийного обслуживания преобразователя частоты может быть выполнено двумя способами.

Первый — это создание своей собственной сервисной службы непосредственно на производстве, а второй - это передача функций обслуживания оборудования специализированной организации, занимающейся решением таких задач на профессиональном уровне.

Первый способ наиболее экономически выгоден, так как платить за каждый приезд сервисного специалиста не нужно. Но чтобы обслуживать преобразователи частоты собственными силами необходимо сначала пройти обучение у производителя, ведь только производитель знает все нюансы устройства и работы своего оборудования. Служба сервиса Корпорации Триол проводит обучение персонала заказчика на выполнение работ по периодическому техническому обслуживанию в процессе их эксплуатации на производстве.

Периодическое обслуживание преобразователей частоты.

Преобразователь частоты Триол АТ27 линии RX является высоконадежным и полностью автоматическим устройством. И основным фактором, определяющим срок службы ПЧ и бесперебойную эксплуатацию, является его правильное и своевременное обслуживание. По существующей статистике, выход ПЧ из строя, в большинстве случаев, связан с нарушениями в его эксплуатации или обслуживании.

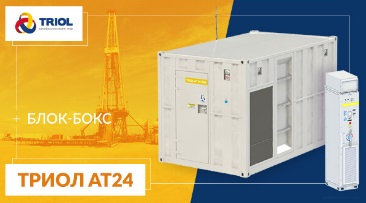

Для блок-бокса, постоянно работающего под открытым небом и воздействием погодных условий, в первую очередь, необходимо периодически проверять чистоту фильтроэлементов заборной вентиляционной решетки, которые установлены в торце блок-бокса. От чистоты фильтрующих элементов зависит качество и объем воздуха, поступающего для охлаждения ПЧ. Также, осматриваются на предмет отсутствия обледенения или загрязнения на направляющих ламелях самой вентиляционной решетки ПЧ. Грязные фильтры и вентиляционная решетка ухудшают охлаждение ПЧ, что в свою очередь может привести его к аварийной остановке.

Также необходимо проверять работоспособность вентиляторов на всех режимах работы ПЧ. Проверку следует проводить не реже чем 1 раз в полгода, а замену производить согласно требованиям эксплуатационной документации на вентиляторы.

Еще одной, не менее важной проверкой, является периодическая проверка падения напряжения на контакторах и реле цепей питания ПЧ, а также на силовых полупроводниковых предохранителях защиты. Необходимо регулярно проверять затяжку силовых винтов, болтов и гаек в ответственных соединениях ПЧ. Как правило, проверку делают 1 раз в год, хотя для оборудования, где присутствует сильная вибрация, проверку следует проводить чаще. Ослабление затяжки крепежа в точках силовых соединений приводит к возникновению неисправности. Например, в виде потери фаз, что может привести к пробою силовых полупроводниковых элементов (диодов, IGBT-транзисторов) или прогоранием металла шин в точках контакта.

Проверка и плановое обслуживание позволяет предотвратить многие проблемы. Контроллер ПЧ позволяет проводить диагностику ПЧ без привлечения квалифицированного персонала. Если на дисплее отображается аварийный код, то следует проанализировать, что он означает, согласно прилагаемой к изделию сопроводительной документации. Эта информация позволит быстрее выявить возникшую проблему, не требуя обращения в Службу сервиса производителя.

Таким образом, персонал, подготовленный Службой сервиса Корпорации Триол, позволит не только поддерживать в исправном состоянии весь парк ПЧ, но и существенно экономить на прямом сервисном обслуживании, осуществляемом производителем ПЧ.

источник: https://triolcorp.ru/news/post/osnovy-ekonomii-tehnicheskogo-obsluzhivaniya-v-polevyh-usloviyah

Для увеличения выпуска продукции, современная экономика предприятия требует высокотехнологичное и компактное оборудование. При этом, экономия места при интеграции нового оборудования в производственные линии предприятия, является приоритетной. Для минимизации площади установки, Корпорацией Триол разработана серия низковольтных преобразователей частоты Триол АТ24 линии SD. ПЧ Триол АТ24 линии SD обладает мощностью до 1600 кВт.

Ваша выгода при выборе преобразователя частоты Триол АТ24 линии SD, состоит в том, что благодаря своей компактной конструкции, электроприводы серии Триол АТ24 линии SD можно устанавливать боковыми стенками вплотную друг к другу, обеспечивая еще большее уменьшение общей занимаемой площади, при установке нескольких электроприводов в одном помещении!

При этом охлаждающий воздух поступает в корпус электропривода через вентиляционную решетку в нижней части корпуса и движется внутри корпуса вверх. Повторная подача охлаждающего воздуха в электропривод не происходит.

Преимуществом, является то, что при интеграции в существующий технологический цикл Заказчика возможно параллельное соединение двух AT24 SD для работы с мощными электроприводами 500 или 800 кВт при напряжении сети 380/480 В и 1000 или 1600 кВт при напряжении сети 690 В. При этом, они займут на порядок меньше места, чем другие, аналогичные по мощности ПЧ. С такой мощностью, АТ24 обладает унифицированной конструкцией и имеет небольшие габаритные размеры, что позволяет гибко внедрять ПЧ в производство Заказчика.

Габаритные размеры шкафа ПЧ АТ24 линии SD мощностью 1600 кВт, cоставляют всего 1797 мм х2380 мм х 720 мм (ШхВхГ). Эти габариты являются максимальными, с учетом панелей ввода и вывода (справа и слева от преобразователя), установочной плиты, съемного вентилятора и выступающих элементов. Это позволяет наиболее рационально использовать имеющуюся площадь для внедрения ПЧ.

Опционально, имеется возможность обеспечить верхний вводом кабеля. Тем самым, имеется возможность обеспечить монтаж ПЧ с силовыми линиями в кабельных коробах или в кабельных каналах.

Конструктивно, шкаф ПЧ может быть в разном исполнении:

- базовое, в исполнении со степенью защиты IP21

- с фильтром ЭМС, сетевым дросселем или дросселем постоянного тока, с du\dt фильтром и др.

- со степенью защиты IP54.

Система забора воздуха оснащена "песколовкой" - жалюзи с профилем, позволяющим отсечь твердые частицы и капли воды, предотвращая их попадание внутрь шкафа.

Для передачи данных и удаленного управления ПЧ АТ24 в линии SD в базовой комплектации имеется протокол дистанционного управления Триол АТ (Modbus RTU Mode), который реализован с помощью интерфейса RS-485. Данный интерфейс является наиболее широко используемым промышленным стандартом, который использует двунаправленную, сбалансированную линию передачи. Интерфейс поддерживает многоточечные соединения, обеспечивая создание локальных сетей с количеством узлов до 32 и передачу данных на расстояние до 1200 м.

Чтобы уверенно обеспечивать связь по установленным линиям, необходимо соблюдать некоторые рекомендации по прокладке сетевых кабелей.

Мощные и компактные преобразователи серии Триол АТ24 линии SD действительно сэкономят Вам площадь для установки в ограниченном пространстве!

источник: https://triolcorp.ru/news/post/vash-triol-at24-sd-ili-kak-sekonomit-na-smete-po-integracii-chastotnogo-preobrazovatelya

Выполнить запуск электроприводов загруженных шаровых мельниц, дробилок или экструдеров может стать большой проблемой для сети и самого электродвигателя. Для пуска таких "тяжелых" механизмов, очень часто, недостаточно номинального пускового момента двигателя. Поэтому для мощных приводов, целесообразнее применять средневольтные преобразователи частоты серии Триол AT27. В ПЧ АТ27 имеется алгоритм ускорения возбуждения синхронных двигателей, который на пусковых частотах (0,5…2,5 Гц) выдает на двигатель номинальное возбуждение на время, достаточное для начала полноценного разгона электропривода. Данный алгоритм существенно снижает временные затраты и потери прибыли на запуск «тяжелого» механизма, позволяя уйти от необходимости его разгрузки. Чтобы ПЧ АТ27 обеспечивал оптимальный режим управления электродвигателем, необходимо выполнить его настройку.

Настройка ПЧ АТ27 осуществляется с помощью встроенного микропроцессорного контроллера УМКА27. В отличие от контроллеров других производителей, УМКА27 обладает широким спектром подключаемой периферии, что позволяет экономить на интеграции блоков расширения в СУ. В контроллере УМКА27 предусмотрены интерфейсы RS-232 и RS-485, оптические порты для управления приводом, USB интерфейс, аналоговые и дискретные входы. С помощью контроллера УМКА27 программируется управление ПЧ АТ27 для оптимальной работы электродвигателей, как в ручном, так и в автоматическом режиме (ПИД–регулирование). Набор современных интерфейсов контроллера УМКА27 позволяет ПЧ АТ27 работать от АСУ или работать в составе промышленной сети предприятия. Управление и ввод значений в контроллер УМКА 27 производится с помощью навигационных кнопок, расположенных на лицевой панели контроллера.

Рассмотрим настройку ПЧ АТ27 в режиме плавного пуска электродвигателя, для эффективной экономии электроэнергии и продления ресурса двигателей.

Функция плавного пуска обеспечивает постепенное увеличение текущей частоты вращения вала двигателя и плавное наращивание выходного напряжения в соответствии с характеристикой U/f.

Таким образом, происходит безударный пуск двигателя, после чего осуществляется вывод частоты вращения вала двигателя на штатное задание частоты. Тем самым исключается дополнительная механическая нагрузка на опорные узлы двигателя и конструкцию установки в целом.

Устанавливаемые значения параметров контроллера УМКА27 позволяют настроить режим включения привода с частоты 5 Гц. Для включения режима необходимо установить параметр «Пуск\Стоп» и указать параметры, рекомендованные производителем преобразователя частоты серии Триол АТ27 и технологическими параметрами оборудования Заказчика. Ознакомительное описание параметров и значений представлены в таблице:

Для полной и корректной настройки работы ПЧ АТ27 необходимо следовать указаниям и рекомендациям сопроводительной документации, поставляемой вместе с преобразователем частоты или запросить ее в разделе Техническая документация на нашем сайте.

Контроллер УМКА27 позволяет настроить преобразователь частоты АТ27 для работы с электродвигателями и приводными механизмами. Тем самым, увеличивая их ресурс и уменьшая нагрузку на сеть при пусках и стопах.

Универсальный контроллер Триол УМКА27 – Ваш надежный помощник для эффективной работы!

источник: https://triolcorp.ru/news/post/kak-prodlit-resurs-dvigatelya-nastrojka-chastotnogo-preobrazovatelya-s-pomoshchyu-umka27

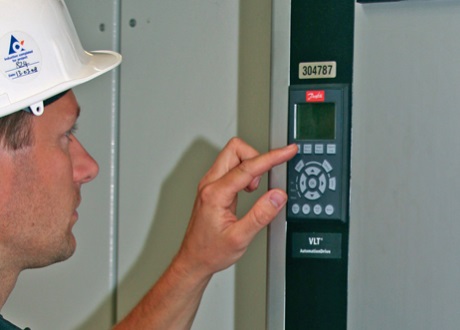

Возможности преобразователя частоты VLT® AutomationDrive FC 302 расширены за счет изменения подаваемой на двигатель мощности. Новая функция особенно актуальна для изолированных сетей и морских применений. Технология гарантирует надежную и бесперебойную работу электрооборудования в аварийных ситуациях, а также исключает вероятность повреждения дорогостоящих компонентов.

При организации электроснабжения на основе нескольких генераторов критически важно поддерживать работоспособность основных потребителей при остановке одного из источников. Техническое решение Danfoss Drives обеспечивает постоянный контроль уровня мощности в определенных пределах и предотвращает возможность мгновенной перегрузки двигателей.

В генераторном режиме ограничение происходит с использованием активного входного фильтра (AFE) или путем подачи питания на тормозной резистор. Функция может работать в разомкнутом или замкнутом контуре с двигателями всех типов при регулировании по магнитному потоку.

Предусмотрено два состояния: включено всегда и включено только после активации. Основные настройки зависят от активного или двигательного режима ограничения мощности. На основе этих параметров преобразователь частоты рассчитывает требуемые уровни крутящего момента для ограничения мощности двигателей и генераторов.

Источник: https://www.danfoss.com/ru-ru/about-danfoss/news/dds/vlt-power-limitation-function/

Регулирование технологического процесса перекачки газа по магистралям или внутри производственного цикла является приоритетной и сложной задачей. Это связано не только с высоким уровнем потребления электроэнергии, но и присутствием дополнительного дорогостоящего оборудования для механического управления давлением перекачиваемой среды. Многие знакомы с работой компрессорных станций (КС) на магистральных газопроводах. Режим работы компрессорных станций в большинстве случаев переменный, т.е. постоянно изменяется количество перекачиваемого газа, а также его давление на приеме.

Причиной этому является неравномерность и случайный характер потребления газа, перепады температуры и давления. А также изменение подачи газа на входе компрессора. Значительное влияние на переменный режим работы компрессорной станции оказывает поэтапный ввод в эксплуатацию газопровода, а значит и соответствующее этому постепенное увеличение его мощности. Работа газопровода и турбокомпрессора, как турбомашины, определяется точкой пересечения их газодинамических характеристик. В связи с чем, количество газа, транспортируемого по газопроводу, соответствует производительности турбокомпрессора при текущем значении давления на приеме компрессорной станции. В зависимости от объемов потребления газа можно менять характеристики турбокомпрессора или газопровода. Для этого необходимо использовать дросселирование, т.е. регулирование задвижкой или отключать (включать) несколько последовательно и параллельно работающих турбокомпрессоров. Но система дросселирования газа приводит к резкому увеличению затрат на электроэнергию и является неэкономичным способом регулирования производительности. Есть еще несколько способов управления потоком перемещаемой по магистралям среды. Они все обладают теми или иными недостатками, связанные с высокой стоимостью, ненадежностью в работе и т.п.

В данном случае, использование средневольтного преобразователя частоты серии Триол АТ27 линии ED для частотного регулирования привода турбокомпрессора возможно путем интеграции в турбомашину. Внедрение данного ПЧ позволит обеспечить не только лучшую управляемость технологическим процессом, но и значительную экономию электроэнергии. Это достигается за счет плавного регулирования частоты вращения турбокомпрессора.

Благодаря тому, что преобразователь частоты Триол АТ27 ED обладает широким функционалом, он может применяться для управления синхронными или асинхронными электродвигателями мощностью до 8 МВт. ПЧ АТ27 линии ED легко интегрируется в производственные процессы управления приводами мощных насосов, вентиляторов, тягодутьевых машин, конвейеров и другого оборудования с тяжелым режимом работы.

Триол АТ27 ED оснащен встроенной защитой оборудования и линии от перегруза, заклинивания, обрывов и коротких замыканий, в том числе при просадке питающего напряжения до 55% от номинального входного напряжения, а также при полном пропадании входного напряжения в течение 100 мс и более. Это позволяет обеспечить непрерывный технологический процесс для ответственных приводных агрегатов.

Настройка Триол АТ27 ED позволяет работать системе регулирования производительности компрессорных станций по графику потребления газа в течение заданного календарного периода. Точное и быстрое регулирование частоты привода в динамических режимах может эффективно управлять технологическим процессом при текущих изменениях нагрузки газопровода. Наличие специализированного программного обеспечения позволяет в несколько нажатий выполнить пошаговую диагностику и настройку Триол AT27 ED для быстрого ввода в эксплуатацию

Триол АТ27 ED имеет степень защиты IP31 или IP42. ПЧ работает при температуре окружающего воздуха от +1°С до +40°С, но с дополнительным оснащением температурный диапазон расширяется от -10°С до +50°С. Благодаря компактному шкафному исполнению Триол АТ27 ED размещается оптимальным образом, экономя Ваше производственное пространство.

Преобразователи частоты серии AT27 линии ED – высоконадёжное и экономное решение для компрессорных и газоперекачивающих станций.

источник: https://triolcorp.ru/news/post/regulirovanie-turbokompressora-preobrazovatelem-chastoty-moshchnostyu-do-5mvt

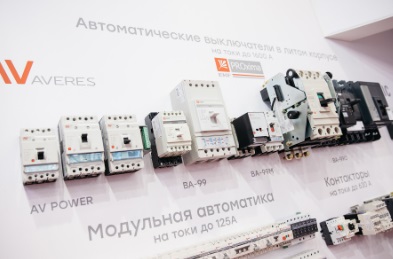

Портал «АСН-Инфо» выяснил мнение экспертов о востребованности энергоэффективной продукции российского производства:

По мнению экспертов, энергоэффективная продукция не может производиться на устаревшем оборудовании и высоком потреблении энергетических ресурсов. В частности, как отмечает директор департамента стратегического развития компании EKF Дмитрий Кучеров, на практике часто на предприятиях основные средства уходят на замену обычных лампочек энергосберегающими. Тогда как большая часть электроэнергии, порядка 60%, обычно расходуется на вращение асинхронных электродвигателей – приводов насосов, вентиляторов, воздушных и холодильных компрессоров, подъемных машин. Поэтому насосное оборудование – тот сектор, где следует повышать энергоэффективность в первую очередь.

«Одним из наиболее перспективных способов энергосбережения в этой области является переход на частотно регулируемый электропривод. Он состоит из двигателя, работающего на электроэнергии, и преобразователя частот. Коэффициент полезного действия последнего может достигать 98%. Для повышения энергоэффективности промышленных предприятий предназначена наша собственная разработка – преобразователи частоты Vector. Внедрение такого продукта на насосной станции заводоуправления в одном из российских городов позволило ощутимо повысить ее экономическую и эксплуатационную эффективность», – подчеркнул Дмитрий Кучеров.

Прочитать полную статью на сайте

источник: https://ekfgroup.com/o-kompanii/news/faktory-energoeffektivnosti-asn

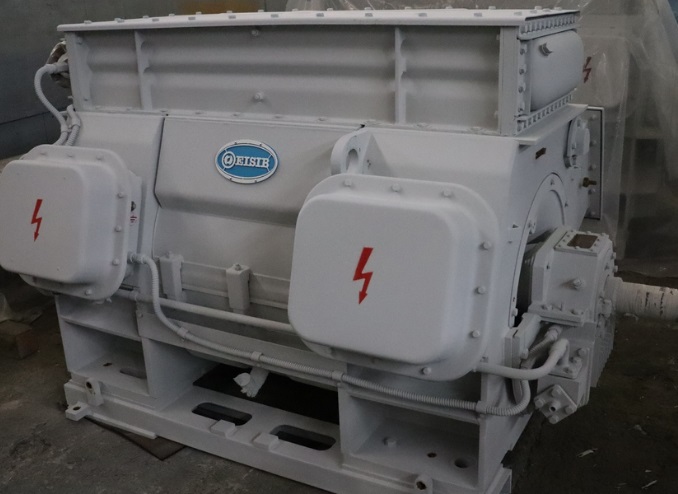

23 октября в рамках деловой программы 18-й международной выставки PCVExpo «Насосы. Компрессоры. Арматура. Приводы и двигатели» прошел семинар, посвященный электроприводу промышленных насосов. На семинаре прошли презентации ведущих предприятий электромашиностроительной отрасли. В этом году прозвучали доклады с представлением номенклатуры, возможностей поставок и работы оборудования в составе частотно-регулируемого привода таких известных компаний, как АВВ, Siemens, ЭЛСИБ, РУСЭЛПРОМ, Danfoss и др. Опыт и возможности по поставкам высоковольтных электродвигателей НПО «ЭЛСИБ» ПАО представил в своем выступлении Александр Артемов, заместитель директора по продажам.

Как известно, энергосбережение и энергоэффективность являются ключевыми вопросами в современном мире. Насосное оборудование считается одним из самых энергоемких — более 20% всей вырабатываемой в мире электроэнергии приходится на привод насосов.

Семинар был организован Российской ассоциацией производителей насосов с целью знакомства участников выставки с современным рынком электродвигателей и систем регулирования насосных агрегатов, обсуждения вопросов технического уровня, качества и конкурентоспособности в области производства электродвигателей, обмена передовым опытом по созданию новой техники. На данный момент в состав РАПН (Российская ассоциация производителей насосов) входит более 50 производственных и торговых предприятий, а также кафедры ведущих технических вузов страны, редакции профильных журналов и интернет-порталов.

«Мы всегда внимательно следим за событиями и мероприятиями, в которых принимают участие наши партнеры-производители крупных промышленных насосов и компрессоров. Международная выставка «Насосы. Компрессоры. Арматура. Приводы и двигатели» — это площадка, на которой есть возможность познакомиться с номенклатурой и новыми разработками практически всех отечественных производителей насосной и компрессорной техники. В рамках деловой программы выставки ежегодно проводится конференция «ECOPUMP-RUS’2019. Энергоэффективность и инновации в насосостроении», где обсуждается широкий круг вопросов современного насосостроения, в которой принимают участие наши партнеры-смежники. Эта выставка и конференция интересны аудитории заказчиков насосных и компрессорных агрегатов из различных отраслей промышленности. Собственно, поэтому НПО «ЭЛСИБ» ПАО участвует в научно-практическом семинаре «Электродвигатели и частотное регулирование в насосостроении» с докладом о возможностях, компетенциях и опыте проектирования и производства двигателей для насосов и компрессоров. Цель — немного напомнить о нашем текущем продуктовом портфеле, рассказать о новых разработках и достижениях, — прокомментировал Александр Артемов.

Источник: https://www.elec.ru/news/2019/10/29/zavod-elsib-prinyal-uchastie-v-nauchno-praktichesk.html

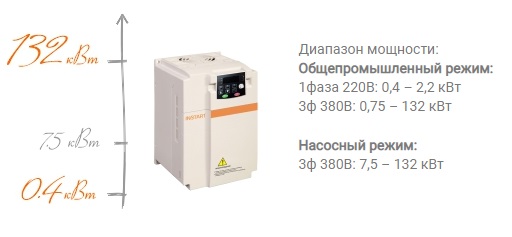

ДИАПАЗОН МОЩНОСТИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ MCI РАСШИРЕН ДО 132 КВТ

Диапазон мощности:

Общепромышленный режим:

1фаза 220В: 0,4 – 2,2 кВт

3ф 380В: 0,75 – 132 кВт

Насосный режим:

3ф 380В: 7,5 – 132 кВт

В стандартную комплектацию включены:

— Тормозной модуль мощностью до 22 кВт (включительно)

— Modbus RTU

— Заводские предустановки

— Монтажный комплект

СЕРИЯ MCI ПРЕДПОЧТИТЕЛЬНЕЕ В СЛУЧАЯХ:

— Если не требуется подключение энкодера и расширение количества входов/ выходов

— Если требуется управление насосами в количестве не более 2-х штук

— Если передача данных нужна через Modbus RTU

— Если требуются компактные размеры

Источник: https://instart-info.ru/news/instart-rasshiril-linejku-oborudovaniya-2/

Мы объединили паспорт изделия с руководством по эксплуатации. Теперь это единый комплект и это удобно!

Вероятность потери каждого из документов существенно снизилась. Тем пользователям, кому необходимо два отдельных документа, нужно лишь отрезать Паспорт изделия от Руководства по эксплуатации по указанной линии среза.

Источник: https://instart-info.ru/news/obnovlenie-v-texnicheskoj-dokumentacii-dlya-preobrazovatelej-chastoty-i-ustrojstv-plavnogo-puska/

Современные помещения, предназначенные для производственных или коммерческих процессов, требуют комфортных условий с качественной вентиляцией и кондиционированием вне зависимости от времени года и внешних погодных условий.

Чтобы обеспечить эффективное функционирование вентиляции и кондиционирования необходимо, точное и безотказное управление электроприводами вентиляторов и кондиционеров. Особенно, это актуально в местах скопления большого количества людей, например, больших торгово-развлекательных комплексах, в учебных и административных зданиях, или на больших производствах. Установка грамотно подобранного оборудования для автоматизации вентиляционных систем позволяет устранить возможные сбои в работе и снизить влияние человеческого фактора на производственный процесс.

Наиболее оптимальным вариантом в таких системах является применение низковольтных преобразователей частоты Триол АТ24 линии UB. Преобразователь частоты серии АТ24 линии UB – простое, надёжное и выгодное решение для управления системами вентиляции и кондиционирования воздуха с мощностью электроприводов от 0,75 кВт до 55 кВт. Триол АТ24 линии UB работает от 3-х фазной сети с напряжением 380 В или 480 В. Благодаря компактным размерам и настенному монтажу - его можно устанавливать практически в любом месте, сохраняя при этом площадь пола помещений для других производственных нужд.

Триол АТ24 линии UB способен также работать с промышленными насосами мощностью до 55 кВт, что актуально для коммунального хозяйства или небольших предприятий с необходимостью водоподготовки.

Работа без датчиков скорости и настраиваемые режимы автоматической работы обеспечивают значительную экономию за счет отсутствия необходимости приобретать дополнительное оборудование и снижаете расходы на электроэнергию. Частотные преобразователи Триол АТ24 линии UB поддерживают векторное управление в разомкнутой системе без обратной связи по скорости и скалярное управление соотношением напряжение/частота (U/F).

Основные возможности Триол АТ24 линии UB:

Корпус преобразователя частоты (мощностью до 7,5 кВт) выполнен из пластика со степенью защиты IP21. Для более мощного исполнения – в металлическом корпусе (с мощностью 11 – 55 кВт). Предназначен для использования в системах вентиляции, отопления и кондиционирования воздуха, насосах и имеет широкое применение в промышленности. Триол АТ24 линии UB обеспечивает защиту двигателя от перенапряжения и потери фаз.

Широкий перечень опций в виде: тормозных резисторов, сетевого дросселя, фильтра ЭМС и выходного фильтра dU/dt позволяет интегрировать преобразователь частоты в технологический цикл непосредственно под требования техпроцесса. Простая настройка с помощью встроенного семисегментного пульта обеспечивает быстрый ввод в эксплуатацию оборудования. Полностью автоматическая работа осуществляется без необходимости присутствия технического персонала. Заказчик может интегрировать преобразователи частоты Триол АТ24 линии UB в уже имеющуюся АСУ, благодаря встроенному Modbus.

Универсальность применения и оптимальный набор функций преобразователя частоты Триол АТ24 линии UB делает его одним из самых надежных и недорогих решений для общепромышленного применения.

источник: https://triolcorp.ru/news/post/svezhie-idei-dlya-ekonomii-s-triol-at24-linii-ub

Управление лифтовыми системами все чаще переходит на частотное регулирование. Преобразователи частоты для лифтовых приводов уже не редкость, а необходимость. Это связано с тем, что благодаря частотному регулированию обеспечивается плавность хода лифта и его точное позиционирование при остановке на этажах. Тем самым, повышается комфорт для пассажиров во время движения лифта.

Чтобы обеспечить долгую и безотказную работу такого оборудования, как частотные преобразователи, нужно соблюдать рекомендации по условиям эксплуатации согласно технической документации изделия. Немаловажную роль еще играет и своевременное проведение технического обслуживания. Очень часто оказывается, что владельцы такого оборудования как лифтовые «частотники», просто не знают, что необходимо элементарное техническое обслуживание. В результате долгого отсутствия сервисного обслуживания резко возрастает вероятность выхода «частотников» из строя.

Давайте рассмотрим самые распространенные причины выхода из строя частотных преобразователей, используемых в лифтовом хозяйстве.

* Неправильная настройка преобразователя частоты, по причине отсутствия квалифицированного персонала, приводит к неверному функционированию как «частотника», так и может вывести из строя сам электропривод лифтового оборудования.

* Нарушение работы вентиляторов охлаждения (их замедление или полная остановка). Вентиляторы могут выйти из строя по причине перегрева или заклинивания. Это может быть: волокна утеплителя, скопившиеся на крыльчатке и закупорившие вентиляционные каналы корпуса частотника, или попадание твердых механических частиц внутрь частотника через вентиляционные каналы. Как следствие, отказавшие вентиляторы, ценой значительно ниже самого изделия, могут вывести из строя дорогостоящее оборудование, так как при отсутствии охлаждения силовая часть начинает перегреваться, вызывая аварийный останов преобразователя частоты. В итоге, частые остановки не позволят нормально пользоваться лифтом.

* Неправильная эксплуатация лифта с перегрузом увеличивает нагрузку на электропривод, что приводит к увеличению токов внутри преобразователя частоты и как следствие – перегрев и остановка лифта.

Корпорация Триол является производителем высококачественного низковольтного и высоковольтного оборудования для частотного регулирования электроприводов.

Для лифтового применения предназначены преобразователи частоты Триол АТ24 линии LE. Это специально разработанное решение для обеспечения безопасной и надежной работы лифтового оборудования. Триол АТ24 линии LE обладает расширенными функциональными возможностями для современных лифтов. Преобразователи частоты АТ24 линии LE предназначены для управления синхронными и асинхронными, редукторными и безредукторными подъемными лебедками мощностью от 5,5 кВт до 37 кВт напряжением 380 В.

Преобразователи частоты Триол АТ24 линии LE позволяют настраивать их не только на месте установки, но и удаленно. Благодаря удаленной настройки по сети Wi-Fi, с помощью смартфона или ПК, можно быстро и правильно запустить лифтовое оборудование в эксплуатацию.

Источник: https://triolcorp.ru/news/post/vliyanie-ekspluatacionnyh-faktorov-na-nadezhnost-liftovyh-chastotnikov

«РУСТМАШ» и корпорация «Триол» представляют новый каталог «Средневольтные преобразователи частоты Триол АТ27».

ПЧ Триол АТ27 позволяют решать следующие производственные задачи:

Подробнее о выгодах применения преобразователя частоты Триол АТ27 вы можете узнать из нового каталога

Источник: ООО «РУСТМАШ», корпорация «Триол»

Источник: https://www.elec.ru/news/2019/11/21/vyshel-novyj-katalog-srednevoltnyh-preobrazovatele.html

Современное производство насыщено различным основным и вспомогательным электрооборудованием, с разной мощностью и разными режимами работы. В отличии от вспомогательного оборудования, которое работает с неравномерным по времени графиком, основное оборудование работает постоянно. Здесь необходимо выдерживать высокое качество электроэнергии для питания приводов ответственных узлов и агрегатов. А что может влиять на качество электроэнергии? Одним из показателей качества электроэнергии является параметр высших гармоник. Причинами появления высших гармоник в сети являются подключенные к ней потребители, имеющие нелинейные входные цепи и, вследствие этого, потребляющие импульсный ток. А увеличивающееся в последние годы количество применяемых в производстве – преобразователей частоты, которые для электросети являются нелинейными потребителями, – заставляет все больше обращаться к способам решения проблем, связанным с гармоническими искажениями сетевого напряжения питания. Нормально допустимое значение коэффициента n-ой гармонической составляющей для каждой гармоники приведено в ГОСТ 32144-2013, например, для 5-ой гармоники – 6,0 %, для 7-ой гармоники – 5 %.

Корпорация Триол ответственно подходит к разработке преобразователей частоты, в серии Триол АТ27 представлена линия ED, с низким коэффициентом гармонических искажений.

Особенность линии ED заключается в том, что входной ток имеет низкий уровень суммарных гармонических искажений (THD <5%). Это достигается уникальной топологией преобразователя частоты Триол АТ27 линии ED. Тем самым, исключается необходимость применения различных фильтров по входу преобразователя и уменьшается нагрев силовых кабелей. За счет режимов работы преобразователя частоты, исключающих перегрев питающего трансформатора в КТП, уменьшается количество гармоник на входе преобразователя. Этим обеспечивается коэффициент мощности, равный не менее 0,95. Это уменьшает себестоимость интеграции преобразователя частоты в систему электроснабжения Заказчика.

По конструкции Триол АТ27 ED представляет собой компактное шкафное исполнение средневольтного преобразователя частоты. Это позволяет размещать преобразователь частоты оптимальным образом, экономя производственное пространство. Триол АТ27 ED легко встраивается в технологические процессы, на предприятиях, имеющую различную по площади инфраструктуру.

Степень защиты корпуса IP31 или IP42 позволяет АТ27 линии ED работать даже в неотапливаемом помещении, в диапазоне температур окружающего воздуха от +1°С до +40°С, а с дополнительным оснащением, температурный диапазон расширяется от -10°С до +50°С.

Преобразователь частоты АТ27 линии ED обладает широким функционалом для управления синхронными и асинхронными электродвигателями мощностью до 8 МВт. Триол АТ27 линия ED применяется для управления приводами мощных насосов, вентиляторов, тягодутьевых машин, конвейеров и другого оборудования со сложным режимом работы. Такое оборудование очень востребовано на предприятиях по добыче и транспортировке нефти и газа, в водоканалах и теплосетях, на теплоэлектростанциях, в химической промышленности, на горнодобывающих и металлургических предприятиях.

С полным перечнем дополнительного оборудования, которым может комплектоваться преобразователь частоты AT27 линии ED, можно ознакомиться на сайте интернет-магазина Триол.

Корпорация Триол – разработчик и производитель силового оборудования. Мы разрабатываем надежные и качественные продукты для управления электроприводами в различных отраслях промышленности.

источник: https://triolcorp.ru/news/post/triol-at27-nizkij-koefficient-garmonik-bez-dopolnitelnogo-oborudovaniya
