Обзор рынка частотного привода за 1 квартал 2020 года
Обзор: Преобразователи частоты. 12 важных вопросов при выборе и установке
10.01.2020
Преобразователи частоты (ПЧ) — один из основных элементов комплексных решений для энергетических и промышленных проектов. Современные частотные преобразователи — это продукт высоких технологий, они выпускаются с применением новейших разработок и способны не только управлять скоростью вращения электродвигателя, но и защищать электропривод от преждевременного выхода из строя, обеспечивать контроль множества параметров во время его работы. Грамотно выбрать преобразователь частоты, сориентировавшись в многообразии предложений — задача сложная и ответственная, ведь от принятого решения зависит стабильность производственных процессов. Разобраться со всеми тонкостями выбора поможет эта статья.
Часть 1. Зачем нужен преобразователь частоты?
Частотный преобразователь — незаменимое оборудование в любой сфере, где используются электродвигатели
Частотный преобразователь — незаменимое оборудование в любой сфере, где используются электродвигатели. Он обеспечивает плавный пуск, непрерывное автоматическое регулирование скорости и момента во время работы, а также множество других параметров работы электродвигателя. В ряде применений преобразователи обеспечивают снижение потребления электроэнергии до 50 %. Современные ПЧ с широтно-импульсной модуляцией (ШИМ) способны снижать пусковые токи в среднем в 4-5 раз и выдерживать перегрузки до 200 %.
На сегодняшний день в интернете можно найти большое количество рекомендаций и советов по подбору ПЧ, однако в большинстве случаев они являются общими, неконкретными и никак не применимыми на практике. Как же сориентироваться в огромном количестве критериев и выбрать подходящее оборудование? Рекомендации дают специалисты IEK GROUP, одного из ведущих российских производителей и поставщиков электротехнического оборудования: Артем Мошечков (ведущий инженер) и Петр Ивлев (специалист по техническому обучению Академии IEK GROUP).
— Зачем устанавливать и использовать преобразователь частоты?
Артем Мошечков: «Данное оборудование решает сразу несколько задач: управляет скоростью вращения электродвигателя, защищает его и в определенных режимах обеспечивает энергосбережение. ПЧ снижает слишком большой пусковой ток и момент, исключая удары, рывки и повышенные механические нагрузки на привод. Также преобразователь частоты позволяет защищать электродвигатель при коротком замыкании, страхует при отклонениях от номинального напряжения сети, контролирует температуру механизма, не допускает перегрева. Таким образом ПЧ обеспечивает более длительную и надежную работу привода, минимизирует затраты на обслуживание и ремонт. Кроме того, в определенных сферах применения и режимах работы преобразователь частоты снижает потребление электроэнергии на 30-50 %».
— Есть задача: выбрать и купить преобразователь частоты. С чего начать?
Петр Ивлев: «Модельный и функциональный ряд современного оборудования предлагает множество вариантов для решения широкого спектра задач. От самых простых до обеспечивающих управление сложнейшими автоматизированными электроприводами. Существует несколько основных критериев, основываясь на которых следует принимать решение о выборе той или иной модели частотного преобразователя».
Чтобы подобрать нужный вариант ПЧ, необходимо прежде всего определиться: для каких именно целей выбирается оборудование, какие конкретные задачи оно должно выполнять. Разумеется, необходимо знать условия эксплуатации и основные характеристики электродвигателя, для управления которым необходим ПЧ.
Современные серии преобразователей частоты включают до нескольких десятков моделей. Например, в линейке CONTROL-L620 IEK®, выведенной на рынок нашей компанией в 2017 году, представлено оборудование от 0,75 до 560 киловатт. В семействе CONTROL-А310 IEK® диапазон мощностей — до 22 киловатт, при этом уже с 11 киловатт есть возможность изготовить преобразователь со встроенным дросселем постоянного тока, что продлевает срок службы преобразователя. Номинальные напряжения — 220 и 380 В.

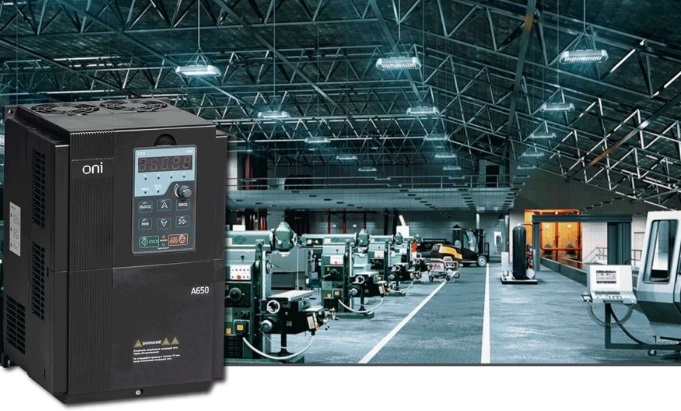

Такой бренд, как ONI®, предлагает сразу четыре марки частотных преобразователей: ONI-А400, ONI-М680, ONI-A650 и ONI-К800 — в диапазоне мощностей от 0,4 до 132 кВт.
— Мощность, номинальный ток, напряжение питающей сети: как сориентироваться в этих параметрах?
Петр Ивлев: «Указанные критерии очень важны для оптимальной работы оборудования».
Мощность ПЧ должна быть равна мощности двигателя либо превышать ее. В случаях «тяжелого» применения, с высокими пусковыми нагрузками, допускается, чтобы мощность преобразователя была выше на одну, реже — на две ступени. Современные преобразователи частоты имеют большой диапазон мощности. Опять же обратимся к конкретным примерам оборудования: в линейке серии CONTROL-A310 представлены модели с мощностью от 0,4 до 22 кВт в режиме HD и от 0,75 до 22 кВт в режиме ND. Преобразователи частоты CONTROL-L620 поддерживают мощность в режиме HD от 0,75 до 500 кВт, в режиме ND — от 1,5 до 560 кВт. Есть и более узкий разбег: например, ПЧ линейки ONI-А400 работают в пределах мощности от 0,2 до 3,7 кВт.
Следующий критерий — номинальный ток. Электропривод не работает в идеальном режиме — всегда есть вероятность изменений динамических нагрузок на валу или превышения значений номинального тока. Поэтому наряду с мощностью при выборе ПЧ обращают внимание на номинальный ток электродвигателя и преобразователя частоты. Рабочее значение данного параметра у ПЧ берется либо с запасом относительно номинального тока двигателя, либо номинал в номинал. Это делается для того, чтобы обезопасить электропривод от возможных перегрузок.
Если говорить о напряжении питающей сети, то самыми распространенными моделями, которые используются на производстве, в ЖКХ и прочих сферах народного хозяйства, являются преобразователи напряжения 220 и 380 В. Напомню: значение данного параметра питающей сети и электродвигателя должно быть одинаковым.
— Какой преобразователь частоты лучше — однофазный или трехфазный?
Артем Мошечков: «В интернете можно прочитать, что однофазный преобразователь частоты обладает менее широким спектром возможностей, но это не так. Он способен решать все поставленные задачи».
На вход инвертора такого ПЧ подается однофазное напряжение соответствующей сети, которое на выходе формируется в трехфазное с частотой от 0 до 400 и выше Гц. Таким образом, при помощи однофазного ПЧ можно подключить обычный асинхронный трехфазный двигатель к однофазной сети. Для этого требуется подключить двигатель к преобразователю, правильно скоммутировав обмотки двигателя (на напряжение 220 В). Такие преобразователи частоты есть в семействе ONI — это серия А400, которая предназначена для управления асинхронными двигателями в системах небольшой мощности, но с большими перегрузками.
Трехфазные преобразователи частоты более распространены. Они преобразуют напряжение трехфазной промышленной сети и регулируют большое количество параметров электродвигателя. Примеры оборудования:
CONTROL-A310 IEK®, CONTROL-L620 IEK®, ONI-А400, ONI-М680, ONI-A650, ONI-К800.
Часть 2. Нюансы
Использование ПЧ позволяет регулировать скорость электродвигателя от нуля до номинального значения и выше
— Как правильно подобрать диапазон регулирования частоты и какой способ управления выбрать?
Петр Ивлев: «Использование ПЧ позволяет регулировать скорость электродвигателя от нуля до номинального значения и выше. При этом важно помнить, что преобразователь может обеспечить на выходе напряжение, равное напряжению питающей сети. Образно говоря, если двигателю нужно 690 В, а ПЧ рассчитан на 380 В — это в корне неправильный подбор оборудования».
О способах управления
В интернете много теоретической информации о том, какой вариант лучше. На самом деле основывать свой выбор надо не на оценках метода управления, а на области применения преобразователя частоты. В оборудовании, которое работает с кранами, подъемными механизмами или протяжными станками используется векторный способ. В насосах и вентиляторах, то есть в тех механизмах, где скорость практически не меняется, обычно используется скалярный. Оба этих метода решают одну задачу: регулировки скорости и изменения момента.
— Что такое ПИД-регулятор, управляющие входы/выходы, и насколько это важно?
Петр Ивлев: «Пропорционально-интегрально-дифференцирующий регулятор (ПИД-регулятор) управляет внешними процессами, анализируя сигналы обратной связи, поступающие на преобразователь частоты. Этот регулятор есть в 95 % современных преобразователей частоты».
Самый простой пример его использования: требуется поддерживать постоянное давление в трубе 5 Бар. ПЧ считывает сигналы с датчиков, а ПИД-регулятор за счёт математических алгоритмов обеспечивает необходимый режим работы ПЧ.
Простой пример
ПЧ считывает сигналы с датчиков, а ПИД-регулятор за счёт математических алгоритмов обеспечивает необходимый режим его работы
Что касается входов и выходов
Сегодня большинство преобразователей частоты имеют в базовой комплектации аналоговые и цифровые входы/выходы, последовательный интерфейс и т.д. Такой набор функций позволяет интегрировать ПЧ в большинство автоматических систем, без ограничений в выборе способов управления преобразователем.
Дискретное (цифровое) управление считается самым простым, данные входы используются для передачи основных команд: пуск или остановка электропривода, регулирование скорости, переключение между режимами работы ПЧ. Такие выходы сообщают о неисправностях, достижениях заданных пределов по частоте и току, дают команды на включение ведомых электроприводов и т.д. На один дискретный вход можно задать необходимую функцию, выбрав из более чем нескольких десятков.
Аналоговое управление решает другие задачи. Например, обеспечивает плавное регулирование. Также данный способ управления позволяет проводить постоянный мониторинг и контролировать состояние необходимых параметров системы. Сигналы поступают на вход ПЧ с соответствующих датчиков.
Управление по последовательному интерфейсу используется для построения сложной автоматизированной системы. Данный способ позволяет управлять сразу несколькими преобразователями частоты, причем они могут находиться далеко друг от друга. Такой способ значительно сокращает число проводов, одновременно увеличивая возможности передачи информации. Наиболее универсальным и, соответственно, популярным и надежным интерфейсом (протоколом) для подключения к ПЧ на сегодняшний день считается Modbus (RS485).
Modbus (RS485)
— На что еще стоит обратить внимание, выбирая преобразователь частоты?
Артем Мошечков: «Разумеется, на функциональность, эргономичность оборудования, наличие дополнительных возможностей, понятный интерфейс. Важный для многих вопрос — условия работы и монтажа ПЧ. Например, преобразователи частоты серии CONTROL-А310 и L620 IEK® требуют достаточного свободного пространства для охлаждения, а ONI-А400 можно монтировать по принципу «стенка к стенке». Но все эти серии отличаются малыми габаритами и неприхотливостью в монтаже».
В некоторых линейках есть возможность использования стандартной витой пары UTP кат. 5e для выносного монтажа идущей в комплекте панели управления, что позволяет максимально упростить и до 10 раз удешевить монтаж панели управления по сравнению с преобразователями, использующими специальные коммутационные шлейфы.
Обращайте внимание на условия эксплуатации: например, если необходимо, чтобы преобразователь частоты безотказно работал при высокой влажности, стоит рассмотреть серию CONTROL-L620 IEK® — данное оборудование без дополнительного охлаждения можно эксплуатировать при относительной влажности до 95 % и температуре от -10 до +40 °C. А специальное покрытие плат, в соответствии с промышленными стандартами, позволяет применять эти преобразователи в тяжелых условиях.
Обязательно поинтересуйтесь, какие силовые ключи используются при сборе ПЧ — одними из самых надежных являются IGBT производства компании Infineon. Они позволяют существенно повысить надёжность и отказоустойчивость оборудования.
Система управления частотным преобразователем должна быть интуитивно понятной, функциональной, вариативной. В передовых моделях, например, таких как серия ONI-M680, источником управляющего сигнала может быть кнопочная панель, промышленная сеть, цифровые входы и импульсный вход. Имеется возможность подключения исполнительных устройств, датчиков, программируемых логических контроллеров. Некоторые входы и выходы способны функционировать в различных режимах.
И, разумеется, важны сертификация, гарантия производителя. Если говорить о тех сериях, на основе которых мы разбирали принципы работы ПЧ, то у линейки CONTROL IEK® расчетный срок службы составляет 7 лет, гарантия — два года. Все преобразователи, выпускающиеся под этой маркой, имеют сертификаты соответствия ГОСТ. Аналогичные показатели у частотных преобразователей семейства ONI®.
Часть 3. Особенности применения ПЧ для различного оборудования
— Преобразователь частоты для насосного оборудования: что он дает?
Артем Мошечков: «В случае с насосным оборудованием чаще всего требуется защитить трубопровод от гидроударов во время запуска насоса, а сам электропривод — от преждевременного выхода из строя и работы в аварийном режиме. Немаловажное значение имеет оптимизация расхода электроэнергии и поддержание постоянного давления в системе водоснабжения».
Немаловажное значение имеет оптимизация расхода электроэнергии и поддержание постоянного давления в системе водоснабжения
Для решения этих задач требуется обеспечить плавный пуск насосов и плавное же изменение частоты вращения электродвигателя. Причем диапазон значений должен быть достаточно широк: во время пиковой нагрузки электропривод работает на номинальных оборотах, обеспечивая необходимый расход воды. При малом разборе поддерживается в рабочем состоянии, потребляя тот минимум электроэнергии, который необходим в данный момент. Также в сфере ЖКХ с помощью ПЧ возможно создание автоматизированной каскадной системы насосов, когда, в зависимости от разбора воды в жилых домах, работает один насос или, например, три. С помощью специальных функций преобразователь частоты позволяет экономить электроэнергию — это происходит за счет автоматической остановки работающего насоса при отсутствии расхода воды в системе.
С этой задачей справятся ПЧ следующих серий: CONTROL-A310 IEK®, CONTROL-L620 IEK®, ONI-А400, ONI-M680. Однако наиболее удачным выбором станет преобразователь частоты ONI-A650, разработанный специально для применения в системах вентиляции и насосных установках. Уже в базовой конфигурации он содержит специальную плату каскадного управления насосами, что позволяет объединить до 5 насосов в единый каскад.
Мнение: Преобразователь частоты ONI-К800 был применен в приводе насоса системы водоснабжения и в приводе конвейера. Зарекомендовал себя с положительной стороны. При настройке и в ходе эксплуатации легко монтировались силовые и контрольные кабели, преобразователь просто настраивался с лицевой панели. Обладает большим функционалом защит, большим количеством входов-выходов.
Начальник отдела ЭМП АО «Уралгипромез» Д.Н. Томашевский.
— Какие преобразователи частоты подойдут для грузоподъемных механизмов (крановое оборудование, лебёдки)?
Петр Ивлев: «Современный крановый механизм — очень сложная система. Поэтому преобразователь частоты для электропривода такого механизма должен соответствовать высоким требованиям: обладать высокой перегрузочной способностью (до 200 %), уметь управлять механическим тормозом электродвигателя, иметь возможность подключения тормозного резистора (встроенный тормозной модуль) и организации обратной связи для регуляции скорости вращения электродвигателя. Последняя необходима для обеспечения быстрого обмена информацией между звеньями системы, непрерывного мониторинга всех процессов и точного управления параметрами во время работы сложнейшего кранового механизма».
Преобразователи частоты для электродвигателей грузоподъемных механизмов позволяют организовать надежное управление электроприводом при подъеме и опускании груза, поворотах стрелки, обеспечивая вертикальное и горизонтальное перемещение без раскачивания, с различными скоростями, таким образом гарантируя максимальную производительность.
В зависимости от модели крана, это могут быть следующие виды частотных преобразователей:
для обеспечения плавного перемещения крана можно порекомендовать серии CONTROL-L620 IEK®, ONI-M680 и ONI-K800;
для надежной работы лебёдки подъёма, в зависимости от задачи, подойдут М680 и К800.
— Как преобразователь частоты работает в случае с транспортерным и конвейерным оборудованием?
Артем Мошечков: «При запуске таких механизмов возникает пусковой ток, превышающий номинальный в 6-7 раз, а также — большая нагрузка на детали механизма и, как следствие, повышенный износ узлов или перегрев электродвигателя. Это самая частая причина отказов подобного оборудования. Далее, в процессе работы привод обычно вращается с одинаковой скоростью. Поэтому для механизмов непрерывного транспорта очень важны плавный разгон и торможение без рывков, пробуксовок, остановок, а также постоянная заданная скорость движения. Следовательно, преобразователь частоты для такого оборудования решает задачи по обеспечению постоянной скорости транспортера или конвейера, повышению уровня надежности (так как значительно снижает количество отказов как механического, так и электрического происхождения), устранению перегрузок во время запуска».
Режим работы преобразователя — круглосуточный «старт-стоп»
Использование преобразователей частоты с электродвигателями конвейеров и транспортеров позволяет не просто автоматизировать запуск, регулирование скорости и остановки ленты, но и создавать более сложные алгоритмы работы оборудования (зависит от выбранной модели ПЧ и подключенных датчиков).
Мнение: Преобразователь частоты CONTROL-L620 IEK® номинальной мощностью 5.5 был установлен на подающем конвейере в установке № 2 для сушки травяной муки. Режим работы преобразователя — круглосуточный «старт-стоп». Оборудование зарекомендовало себя с положительной стороны. Во время тестирования все функции работали в заявленном штатном режиме, замечаний во время эксплуатации выявлено не было.
Заместитель генерального директора по IT ПАО «Птицефабрика Боровская» С.М. Солкин.
— Есть ли смысл использовать преобразователи частоты для вентиляторного оборудования?
Петр Ивлев: «Есть. ПЧ для вентиляторного оборудования регулирует скорость вращения вала электропривода, позволяя экономить на электричестве. В случае установки дополнительного датчика, который передает оперативные данные о текущей потребности в воздухе на преобразователь, последний изменяет скорость вращения электродвигателя. Это позволяет экономить электроэнергию на 20-40 %. Кроме того, ПЧ надежно защищает электропривод вентилятора от бросков тока и перегрузок за счет плавного пуска и такой же плавной остановки вала».
Можно порекомендовать к установке на вентиляторное оборудование преобразователи частоты следующих серий: ONI-A650, CONTROL-A310 IEK®, CONTROL-L620 IEK®, ONI-A400.
— «Тяжелый» или «нормальный» режим работы преобразователя частоты — какой выбрать?
Артем Мошечков: «Современные ПЧ обеспечивают пуск и работу двигателей в нормальном или тяжелом режиме. Для их обозначения используются аббревиатуры ND — нормальный и HD — тяжелый».
Режимы работы двигателя
В режиме ND величина вращающего момента постоянна, независимо от скорости вращения двигателя. В частности, таким образом работают насосы.
Тяжелый режим (НD) характеризуется нагрузкой с переменным вращающим моментом — как в случае с экструдерами, конвейерами или компрессорами. При этом существуют частотные преобразователи, которые поддерживают сразу два указанных режима, что позволяет экономить бюджет при проектировании различных систем. Например, преобразователи частоты IEK® серий CONTROL-A310 и L-620 могут работать как в ND-режиме, так и в режиме HD. Также оба режима поддерживают ПЧ ONI-М680.
Источник: IEK GROUP
Источник: https://www.elec.ru/articles/12-vazhnyh-voprosov-o-vybore-preobrazovatelya-chas/
На насосной станции второго подъема в ИЖС «Радужный» внедрена облачная диспетчеризация
13.01.2020
В рамках комплексных мер по диспетчеризации объектов водоснабжения и водоотведения введена в эксплуатацию система диспетчеризации очередной повысительной блочной насосной станции в секторе индивидуального жилого строительства «Радужный».
Обеспечен доступ к технологическим параметрам работы насосной станции через облачный сервис, информация доступна с компьютеров АО «Водоканал» и смартфонов ответственных лиц.
Система диспетчеризации имеет средства аутентификации для обеспечения удаленного доступа уполномоченного персонала. Дополнительно предусмотрена аппаратная защита от несанкционированных изменений в программе.
Диспетчеризация шкафов управления «Исток» позволяет:
- Считывать данные с преобразователей частоты через интерфейс RS485 ModbusRTU.
- Сигнализировать о некачественном напряжении.
- Непрерывно отслеживать графики тока насосов.
- Сигнализировать о «сухом ходе» насоса и срабатывании соответствующей защиты.
- Сигнализировать об аварии/ошибке в работе насосной станции и фиксируемой преобразователями частоты.
- Сигнализировать о проникновении внутрь павильона.
Аналогичные по конфигурации комплекты оборудования позволяют быстро и недорого соединить в единую систему контроля объекты, размещающиеся в разных местах. Расстояние между объектами совершенно не влияет на качество передачи данных. Главное для облачной диспетчеризации — необходимо уверенное покрытие зоны размещения объектов сотовой сетью GSM.
В общем виде облачный комплекс телеметрии «Istok.Connect» поставляется в готовом к работе виде после тестирования и включает в себя:
- шлейф связи с первичным оборудованием (преобразователи частоты и т.д.).
- прибор преобразования интерфейсов (при необходимости).
- модем сети GSM или Ethernet.
- антенна разработанная таблица настроечных параметров первичного оборудования.
- разработанная таблица настроечных параметров личного кабинета в облаке хранения данных.
- смартфон, планшет или ПК (опция).
источник: https://www.elec.ru/news/2020/01/13/oblachnaja-dispetcherizatsija-nasosnoj-stantsii-vt.html
Разработан многофункциональный внешний пульт
15.01.2020

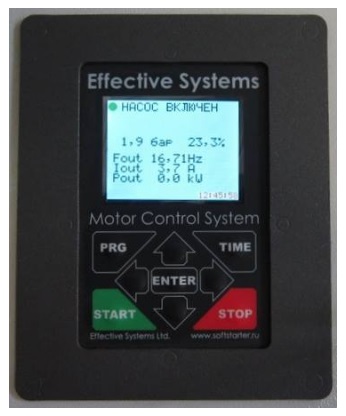

Внешний пульт с графическим ЖК-дисплеем ES02X-LCD предназначен для:
Дистанционного управления преобразователями частоты серий ES022, ES024, ES025 и ES026 по протоколу Modbus.
Программирования запуска встроенного программируемого логического контроллера (ПЛК) преобразователей частоты серий ES024, ES025, ES026 по дате и времени.
Гибкого управления системами управления насосами, построенными на основе преобразователей частоты серий ES022, ES024, ES025 и ES026 посредством пропорционально-интегрально-дифференциального регулятора (ПИД-регулятора), в том числе установки задания давления по дате/времени и защиты от сухого хода.
Пульт выпускается в корпусном (модификация ES02X-LCD-E) и бескорпусном (модификация ES02X-LCD-I) исполнениях.
Документацию на пульт можно скачать по ссылке Инструкция по эксплуатации пультов внешних цифровых с графическим ЖК-дисплеем ES02X-LCD (.zip).
источник: https://www.softstarter.ru/news/pult-dlya-preobrazovatelei-chastoty/
Эффекты от применения преобразователей частоты Триол АТ27 в ГОК
16.01.2020
Горно-обогатительный комбинат (сокращённо ГОК) — огромный комплекс предприятий по добыче и переработке твёрдых полезных ископаемых характеризуется наличием большого количества механизмов для переработки и подготовки рудного сырья. Мельницы, дробилки, насосы, установленные на производственных линиях комбината, отличаются большой массой и инерцией, поэтому электропривода данных механизмов подвержены пиковым нагрузкам в момент пусков. Для надежной работы мощных электрических двигателей необходимо обеспечить безопасный запуск, способный защитить не только обмотки электродвигателя от скачка пускового тока, но и сеть ГОКа от провалов напряжения. А также подшипники электродвигателя и приводного механизма от ударных нагрузок в момент пуска, трубопроводы от гидроудара при прямом пуске насосов и т.д. Так как, во время пуска ток может увеличиться в 7 раз, то это может привести к перегрузкам на обмотке статора и в сети. Как правило, ГОКи оснащены десятками или сотнями электроприводов, некоторые из которых мощностью до 8 МВт.

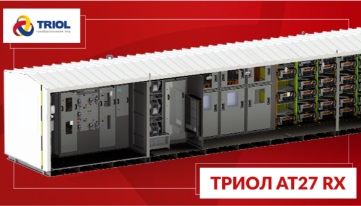

Для тяжелых условий эксплуатации Корпорация Триол производит преобразователи частоты серии Триол АТ27 в типоисполнении блок-бокс. Это мобильная система, выполненная в виде отдельного блок-бокса со всей необходимой аппаратурой. Она не требует сложного и длительного монтажа, так как поставляется на предприятие в собранном виде. Достаточно установить ПЧ на имеющийся фундамент и можно подключать силовые линии. Доставка преобразователя частоты Триол АТ27, к месту эксплуатации, не вызовет трудностей, так как, Триол АТ27 RX выпускаются в трёх габаритных размерах блок-боксов, выбранных с учетом удобства транспортировки автомобильным транспортом.
Использование Триол АТ27 на горно-обогатительных комбинатах обеспечивает:
- значительное снижение энергопотребления;
- эффективную экономию на энергозатратах;
- уменьшение пусковых токов;
- увеличение межремонтного периода и общего срока эксплуатации оборудования;
- удобство управления АСУ ТП и т.д.
Широкий эксплуатационный диапазон по мощности позволяет подобрать необходимый преобразователь частоты под конкретные параметры силовой схемы предприятия. Триол АТ27 в исполнении блок-бокс выпускается с выходной мощностью:
- 3 / 3,3 кВ: от 160 кВт до 3000 кВт
- 4,16 кВ: от 160 кВт до 3500 кВт
- 6 / 6,3 / 6,6 кВ: от 200 кВт до 5000 кВт
- 10 кВ: от 320 кВт до 8000 кВт
Для повышения уровня безопасности работы блок-бокса, в качестве специальной опции, возможно установить систему охранной и пожарной сигнализации с доступом по магнитным картам и систему автоматического аэрозольного пожаротушения.
На ГОК преобразователи частоты внедряют не только в карьерах добычи исходной руды. А также на карьерных водоотливных насосах, конвейерах подъема и транспортирования руды, на комплексах крупного, мелкого и среднего дробления (КСМД).
Преобразователи частоты Триол АТ27 могут применяться для управления основных приводов на обогатительных фабриках. Это управление подачей воды первого и второго подъемов с водохранилищ на ОФ, на пульпонасосные станции, также на сгустителях хвостов и на насосах возврата осветлённой воды – снова на ОФ.
Благодаря внедрению автоматизированных систем управления с преобразователем частоты Триол АТ27 оптимизируются режимы работы подачи воды и режимы эксплуатации насосного оборудования (насосов, электродвигателей, коммутационной аппаратуры), исключаются режимы работы как недогруженного оборудования, так и работающего с перегрузом.
Однако, наиболее остро в применении устройств плавного пуска на базе ЧРП нуждаются приводы шаровых мельниц. Они характеризуются особо тяжелыми условиями пуска. Количество шаровых мельниц на одном комбинате может достигать нескольких десятков единиц с мощностью каждой мельницы от нескольких сот киловатт до 5 и более МВт. (в отдельных случаях до 8 МВт.)
Также они позволяют избежать тяжелых условий прямого пуска с токами, многократно превышающими номинальные, и снижают потребление электроэнергии.
Преобразователи частоты на пульпонасосных станциях имеют схожие функции, что и при работе с насосным оборудованием на станциях подъема воды. Однако режимы работы пульпонасосов, по сравнению с водяными насосами, более тяжелые, поэтому эффект от применения частотно-регулируемых приводов в данном случае более очевиден. Применение Триол АТ27 позволяет значительно продлить межремонтный период работы оборудования, увеличить общий срок службы механизмов и избежать аварийных ремонтов, вызванных порывами трубопроводов и поломками исполнительных механизмов. Триол АТ27 имеет расширенные алгоритмы управления и функции, что позволяет ему легко встраиваться в существующие технологические процессы управления.
Корпорация Триол – разработчик и производитель силовой электроники для нужд горно-обогатительных комбинатов и горно-металлургических предприятий.
источник: https://triolcorp.ru/news/post/effekty-ot-primeneniya-preobrazovatelej-chastoty-triol-at27-v-gok
Оптимизация работы насосных станций с помощью Триол АТ24
16.01.2020
Корпорация Триол является разработчиком и производителем низковольтных преобразователей частоты серии Триол АТ24 для управления электродвигателями различных производственных систем.
В настоящее время требование экономичности применимо практически к любому виду производства или услуг. В частности, это подразумевает необходимость массового переоснащения и модернизации электроприводов в системах водоснабжения на основе использования алгоритмов частотного регулирования и необходимостью поддержания эксплуатационных показателей надежности электродвигателей на высоком уровне.
Для систем водоснабжения возможно применение преобразователей частоты серии Триол АТ24 линий UC, UE и UH в составе технологической линии насосных агрегатов.
Какого экономического эффекта можно достичь, регулируя частоту электродвигателя насосного агрегата?
По статистике, энергетикам предприятий, в технологические линии которых интегрированы преобразователи частоты производства Триол, удается достичь снижения энергопотребления на 35-65%, экономии воды на 15 %. Срок окупаемости преобразователя частоты Триол АТ24 при этом составляет один-два года.
Но, кроме улучшения экономических показателей, перед специалистами Корпорации Триол стоит задача улучшения условий работы электродвигателей насосных систем, трубопроводов и запорной арматуры, а также повышения эффективности всего производства.
Корпорация Триол разработала и опробовала множество алгоритмов для насосных станций. В частности, базовый функционал низковольтных преобразователей частоты Триол АТ24 позволяет решать поставленные задачи благодаря определенным конфигурациям.
Конфигурация «КАСКАД» имеется в контроллерах преобразователей частоты Триол АТ24 линий UE и UH. При выборе данного макроса электроприводы конфигурируются для работы в режиме каскадного контроллера, для управления пятью двигателями и заданием от ПИД-регулятора. Данный режим позволяет обеспечить необходимый перепад давления за счет включения в работу необходимого количества насосов и регулирования одного из них для точного поддержания производительности системы. Также, работа в режиме «КАСКАД» уменьшает износ оборудования за счет равномерного распределения наработки между насосными агрегатами. Равномерное распределение времени работы насосного оборудования позволяет не только получить одинаковую наработку на отказ, но и снизить простой оборудования, что в дальнейшим уменьшит распространение коррозии и повреждение изоляции от холода.
Для автоматического поддержания заданного давления имеется конфигурация «АВТОВЕНТИЛЬ». Такая возможность реализована в частотных преобразователях Триол АТ24 линий UC и UH для обслуживаемой трех-двигательной насосной станции.
В случае, если текущее давление в гидросистеме является недостаточным, в работу последовательно включаются остальные два двигателя.
Все три двигателя могут быть номинальной мощности (с номинальным током) ПЧ АТ24. Для поддержания заданного давления используется встроенный ПИД-регулятор электропривода. Источником обратной связи может являться аналоговый датчик давления.
Для вышеописанных макросов и однодвигательных систем существует возможность настроить работу по таймеру, которая позволяет оптимально настроить работу насосов в зависимости от времени суток и выходных/рабочих дней недели, обеспечивая экономию электроэнергии и снижая износ оборудования.
Применение в составе насосных агрегатов преобразователей частоты серии Триол АТ24 - позволяет значительно упростить гидравлическую систему, исключив всевозможные дросселя, вентили и байпасы экономя средства для других улучшений производства.
Преобразователи частоты Триол АТ24 – надежные и эффективные помощники Вашего бизнеса.
источник: https://triolcorp.ru/news/post/optimizaciya-raboty-nasosnyh-stancij-s-pomoshchyu-triol-at24
Импортные преобразователи частоты Inovance успешно адаптированы к российским станциям управления
21.01.2020

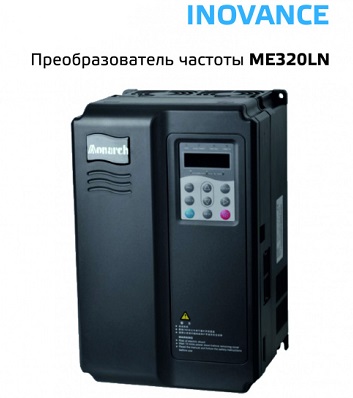

Группа АйДи полностью закончила адаптацию частотного преобразователя Монарх ME320 к российским станциям управления. Программа испытаний состояла из трех десятков пунктов и показала полную пригодность привода к применению на российских лифтах.
Созданная Группой АйДи инструкция быстрого ввода в эксплуатацию позволяет сократить сроки наладки лифтов, что особенно актуально при «горящих» сроках сдачи жилых объектов недвижимости. Также уменьшению сроков ввода лифтов в эксплуатацию способствует наличие складов в четырех городах России, что позволяет сделать доступной быструю доставку преобразователей до потребителя.
Лифтовая серия ПЧ по брендом Монарх Инованс признана производителями лифтов как одна из самых лучших и активно применяется во многих странах. С момента начала производства в 2006 году, продажи преобразователя частоты ME320 стабильно растут и к 2017 году было продано 1,5 млн. изделий по всему миру.
Источник: https://www.eprussia.ru/com/news/110036.htm?sphrase_id=5369540
На магистральном газопроводе в Подмосковье запущена система частотного регулирования
24.01.2020
Отечественная система частотного регулирования запущена на магистральном газопроводе «Газпром» Ямбург-Елец-Тула-2. Разработчиком и изготовителем системы выступает резидент ОЭЗ «Дубна» компания «ГП ЭНЕРГОИМПЭКС», сообщает пресс-служба Министерства инвестиций и инноваций Московской области.
«На сегодня это крупнейшие преобразователи частоты, когда-либо разработанные и изготовленные в России. Стоит отметить, что это не единичный проект. Группой предприятий «ЭНЕРГОИМПЭКС» в статусе резидента ОЭЗ «Дубна» выполнен и реализован ряд технически сложных проектов по оснащению мощными преобразователями объектов энергетики и крупных научных центров Москвы и Московской области», — рассказал заместитель председателя правительства Московской области Вадим Хромов.
Российский разработчик систем регулирования электрической мощности Группа предприятий «ЭНЕРГОИМПЭКС» разработала проект и выполнила полный комплекс работ по изготовлению и внедрению преобразователей частоты ТПЧ-10/25000 для нужд ООО «ГАЗПРОМ трансгаз Москва». На эти работы у резидента особой экономической зоны «Дубна» ушло около двух лет.
Преобразователи частоты полностью выполнены на отечественной элементной базе и программном обеспечении, что позволяет кардинально повысить независимость заказчика от иностранных разработчиков и поставщиков в условиях санкций. При производстве узлов и комплектующих систем ТПЧ-10/25000 было задействовано более десяти российских заводов-изготовителей силового электрооборудования.
«Преобразователи служат для оперативного регулирования скорости мощных синхронных электродвигателей и поддержания производительности газовых компрессоров ГПА в зависимости от требуемого давления в газопроводной системе Газпрома», — рассказал генеральный директор ООО «ГП ЭНЕРГОИМПЭКС» Алексей Чижов.
Сегодня на Газокомпрессорной станции «Павелецкая», обеспечивающей подачу природного газа высокого давления по магистральному газопроводу Ямбург-Елец-Тула-2, эксплуатируются уже две идентичные системы, разработанные специалистами нашей группы предприятий. Мощность каждого преобразователя составляет 25 мегаватт, что сравнимо с потреблением электроэнергии небольшим городом. Мощности ближайших аналогов отечественных преобразователей частоты не превышают 8 мегаватт.
Вадим Хромов назвал несколько из таких объектов в Подмосковье, в том числе пусковое устройство газотурбинной установки на ГРЭС-3 Мосэнерго в Электрогорске и системы регулирования авиационных испытательных стендов Института авиационного моторостроения в Лыткарино.
источник: https://www.eprussia.ru/news/base/2020/9863642.htm?sphrase_id=5369540
«Красный котельщик» завершил крупный инвестиционный проект
29.01.2020
На Таганрогском котлостроительном заводе «Красный котельщик» (ТКЗ) завершилась модернизация западной насосной станции, введенной в эксплуатацию в 1986 году. Проект предусматривал ремонт самого здания и замену оборудования, необходимого для работы важного объекта заводской инфраструктуры.

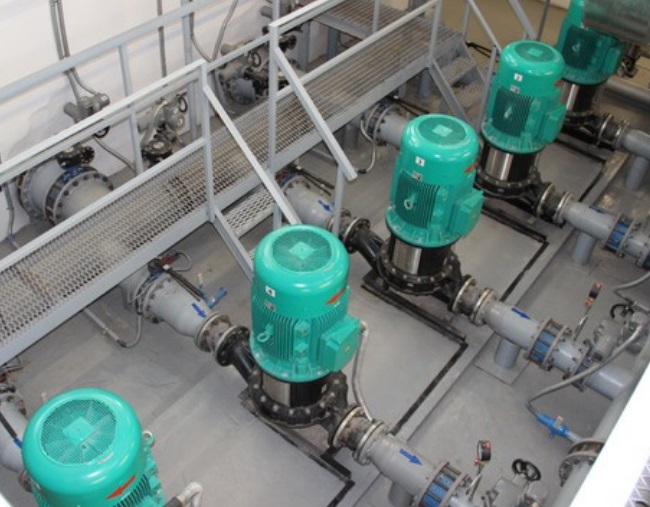

В ходе модернизации полностью заменено устаревшее насосное оборудование, которое отличалось высоким уровнем энергопотребления, а также изношенные трубопроводы и запорная арматура. На объекте появились современные насосы с частотными преобразователями — такое решение позволяет экономить до 30 % потребляемой агрегатами электроэнергии.
Сегодня в составе станции работают три основных насоса производительностью до 219 м³/ч, напор каждого из них составляет 50 м, мощность — 40 кВт. Агрегаты перекачивают воду из заводских резервных емкостей, в них, в свою очередь, подается вода из городской сети. Срок эксплуатации емкостей увеличен за счет капитального ремонта.
Для выполнения требований пожарной безопасности предусмотрены два резервных насоса — они способны оперативно подключиться к работе основных агрегатов в случае необходимости резкого увеличения потребления воды. При минимальных расходах используется малая насосная группа — она также предусмотрена проектом.
Еще одно преимущество — перевод работы насосной станции в автоматический режим. Постоянное присутствие обслуживающего персонала на этом объекте больше не требуется — управлять станцией можно удаленно с помощью автоматизированного рабочего места.
Источник: Таганрогский котлостроительный завод «Красный котельщик»
источник: https://www.elec.ru/news/2020/01/29/krasnyj-kotelshik-zavershil-krupnyj-investicionnyj.html
Новое мобильное приложение для сервиса удаленного управления Cloud-Control
31.01.2020
Для удобства пользователей инженерами «Данфосс» было разработано мобильное приложение, позволяющее взаимодействовать с системой удаленного управления преобразователями частоты Cloud-Control. Данное приложение работает с устройствами на базе операционной системы Android.
Применение приложения позволяет экономить пользователю трафик, само приложение имеет более удобную навигацию и высокое быстродействие.
Загрузить приложение можно бесплатно в Play Market по следующей ссылке:
Загрузить
Для использования приложения, необходима предварительная регистрация на портале Cloud-Control (https://cloud-control.ru/). Вход в мобильное приложение осуществляется по той же учетной записи, как и на портале.
источник: https://drives.ru/novosti/novoe-mobilnoe-prilozhenie-dlya-servisa-udalennogo-upravleniya-cloud-control/
Выпущен новый каталог Триол АТ24
03.02.2020
Весь спектр низковольтных преобразователей частоты Триол АТ24 теперь представлен в новом каталоге корпорации.
- Увеличение объема производства.
- Снижение объема инвестиций на монтаж и эксплуатацию.
- Надежность функционирования оборудования.
- Снижение ваших затрат на логистику.
Подробнее о выгодах применения Триол АТ24 вы можете узнать из нового каталога на сайте компании.
источник: https://www.elec.ru/news/2020/02/03/vypushen-novyj-katalog-triol-at24.html
Особенности и преимущества управления двигателями при помощи преобразователей частоты и устройств плавного пуска
19.02.2020
Одним из наиболее эффективных способов управления электродвигателями является применение преобразователя частоты.
Особенности и преимущества управления двигателями при помощи преобразователей частоты и устройств плавного пускаПри прямом пуске электродвигателей возникают различные проблемы, например, такие как большой пусковой ток (в 6-8 раз больше номинального) и постоянство скорости вращения вала двигателя. Решить данные сложности можно при помощи устройств плавного пуска и преобразователей частоты. Применение данных устройств позволяет добиться различных преимуществ: снижение пусковых токов, увеличение срока службы двигателя, простота и точность регулирования производительности, экономия энергии.
Более подробно об особенностях и преимуществах использования преобразователей частоты и устройств плавного пуска для управления электродвигателями можно узнать из видеоролика ниже. Ролик был снят для учебного курса, созданного для сотрудников ПАО "Газпромнефть" ассоциацией "Энергоинновация".
Видео
Подробнее о преобразователях частоты
Подробнее об устройствах плавного пуска
источник: https://drives.ru/novosti/osobennosti-i-preimuschestva-upravleniya-dvigatelyami-pri-pomoschi-preobrasovateley-chastoty-i-ustroistv-plavnogo-puska/
Интервью для журнала "Электроцех"
19.02.2020
— Расскажите о компании «Эффективные системы». Что позволяет компании конкурировать на рынке электрооборудования?
Компания «Эффективные Системы» была основана в 2002 году. С тех пор было разработано около 15 линеек оборудования для управления электроприводом, в том числе энергосберегающего, номинальным напряжением 220 и 380 В, номинальными мощностями от 0,4 до 800 кВт различных степеней защиты и климатических исполнений.
Первоначально планировалось что компания займется исключительно энергосберегающим оборудованием, но, когда в производство пошла первая линейка энергосберегающих устройств плавного пуска – контроллеров-оптимизаторов «ЭнерджиСейвер», цены на нефть были высокими, экономика России была на подъеме, денег никто особо не считал (да, были такие времена), поэтому функция энергосбережения оказалась не слишком востребованной. Однако нам удалось превзойти других производителей и в плане работы функции плавного запуска электродвигателя – как выяснилось, задача более сложная, решать которую другие производители избегают, предлагая в случае тяжелого и очень тяжелого запуска использовать преобразователи частоты – в 2-3 раза более дорогое оборудование. Наши же устройства справлялись с запуском оборудования, характеризующегося тяжелыми и очень тяжелыми пусковыми режимами, номинал в номинал (то есть их не нужно было выбирать с запасом по номиналу), обеспечивали большее количество запусков в единицу времени, не требовали шунтирования обходными контакторами. Поэтому в основном наши устройства стали востребованы как очень хорошие устройства плавного пуска.
— Какие комплектующие вы используете при производстве вашей продукции, каких производителей?
Используем немецкую силовую элементную базу IXYS. Эта компания менее распространена в России чем, скажем, Semikron. По-видимому, потому что она дороже. Но она и надежнее. А мы на своих заказчиках не экономим.
— Какое энергоэффективное оборудование производит ваша компания?
Уже упомянутые устройства плавного пуска с функцией энергосбережения и коррекции коэффициента мощности – контроллеры-оптимизаторы «ЭнерджиСейвер». Кроме того, по лицензии одной из западных компаний собираем преобразователи частоты.
— Расскажите о контроллерах-оптимизаторах «ЭнерджиСейвер». Какими уникальными функциями они обладают?
Контроллеры-оптимизаторы «ЭнерджиСейвер» способны осуществлять частые запуски электроприводов, в том числе характеризующихся тяжелыми и очень тяжелыми режимами запуска номинал в номинал, не требуют шунтирования обходными контакторами, имеют функцию энергосбережения и коррекции коэффициента мощности. Выпускаются на номинальные мощности от 5,5 до 400 кВт, 380 В в исполнениях IP20 УХЛ4, IP54 УХЛ4 и IP54 УХЛ1. Кроме уникальных функций уникальным является и то, что это полностью российская разработка и российское производство, а не переклеивание ярлычков на китайском ширпотребе. Интересно, кто-нибудь еще помнит истинное значение слова импортозамещение? Власти ежегодно рапортуют о тысячах тонн раздавленных яблок, но почему-то ни разу не приходилось читать о хотя бы одном раздавленном импортном УПП.
- Благодаря чему удается повысить КПД, снизить затраты?
Подробно с техническими аспектами можно ознакомиться на нашем сайте или прислав запрос на электронную почту. А в двух словах идея следующая. Одним из основных технических параметров, закладываемых при разработке асинхронных электродвигателей переменного тока является скольжение, то есть мера запаздывания ротора относительно магнитного поля статора. Если нагрузка на электродвигатель снижается, ротор начинает догонять магнитное поле статора, при этом двигатель выходит из режима максимального КПД – его потери растут по отношению к выполняемой им полезной работе. Наши устройства постоянно мониторят что происходит с электроприводом и в те моменты времени, когда он недогружен, регулируют напряжение таким образом, чтобы вернуть двигатель в режим максимального КПД. Чем более продолжительное время двигатель работает с пониженной нагрузкой, и чем менее он при этом нагружен, тем больше электроэнергии, расходовавшейся в виде потерь на нагрев, шум и вибрацию, удается сэкономить.
— Приведите примеры реализованных проектов внедрения вашего оборудования?
Их очень много, некоторые основные заказчики перечислены на сайте по ссылке https://www.softstarter.ru/plavnij-pusk/upp/podbor/, с некоторыми актами об испытаниях можно ознакомиться здесь http://www.softstarter.ru/plavnij-pusk/energysaver/otzyvy/, https://www.softstarter.ru/news/protokol-ispytaniy-lukoil/. Статья в отраслевом журнале ОАО НК «Роснефть» https://www.softstarter.ru/files/Article.pdf.
Вкратце: на практике заказчиками получены показатели энергосбережения до 26%.
В некоторых случаях мы сталкивались с тем, что мощные двигатели (например, компрессор 250 кВт, запитанный от ДГУ в Якутии) предпочитают не выключать, потому что их запуск создает проблемы для всего парка оборудования, запитанного от того же источника. Благодаря нашему оборудованию (устройства других производителей не справлялись) стал возможен запуск по мере необходимости. В результате заказчик получил 100% энергосбережение за то время, что электропривод не востребован. А если учесть стоимость электроэнергии, срок окупаемости составил что-то в районе 3 месяцев.
— Оказываете ли вы сервисные услуги по монтажу и проведению пусконаладочных работ, по ремонту оборудования?
Да, главным образом в Москве и Московской области. В других регионах к оказанию услуг по монтажу и ПНР обычно привлекаем партнеров. Сервисный центр нашей компании осуществляет ремонт частотных преобразователей и устройств плавного пуска любого производителя. Причем у нас имеется своя программа утилизации. В тех случаях, когда ремонт невозможен или экономически нецелесообразен, мы готовы принять вышедшее из строя устройство в качестве частичной оплаты нового изделия нашего производства. Сейчас, когда лишних средств у большинства предприятий нет, это довольно востребованная услуга.
— Какое оборудование запускается в производство, разрабатывается ли новая линейка оборудования?
Мы постоянно совершенствуем оборудование. Сейчас в производство запущено четвертое поколение контроллеров-оптимизаторов «ЭнерджиСейвер», разработаны и запущены в производство однофазные устройства плавного пуска с функцией энергосбережения 220 В номинальными мощностями от 0,4 до 4 кВт, разработан цифровой пульт для преобразователей частоты, в числе прочего позволяющий осуществлять программирование логического контроллера (ПЛК) и пропорционально-интегрально-дифференциального (ПИД) регулятора по часам реального времени. То есть с его помощью заказчик легко может самостоятельно автоматизировать технологический процесс или задать циклограмму изменения давления в системе подачи воды по часам и дням недели. В настоящее время ведется работа над созданием пыле- влагозащищенных, в том числе всепогодных устройств нового поколения. В планах работа над устройствами 0,7 и 1,1 кВ.
источник: https://www.softstarter.ru/news/375/
Преобразователи частоты «Данфосс» на Зимней Олимпиаде 2022 в Пекине
27.02.2020
Олимпийский комитет Китая, организаторы зимней олимпиады 2022 в Пекине и итальянская инженерная компания TechnoAlpin выбирают оборудование Danfoss Drives.
Преобразователи частоты «Данфосс» на Зимней Олимпиаде 2022 в ПекинеTechnoAlpin производит снегоделательное оборудование более 30 лет. В настоящий момент одним из действующих проектов этой компании является техническое оснащение трасс и создание идеальных условий для проведения горнолыжных соревнований на Олимпийских играх в Пекине. Компания Danfoss была выбрана для этого проекта в качестве поставщика приводной техники. Преобразователи частоты VLT HVAC Drive FC102 будут управлять множеством насосов, поставляющих охлажденную воду в генераторы снега в месте проведения игр – горном районе Xiaohaituo.
330 000 кубов воды превратятся в 700 000 кубов идеального снега за 70 часов с помощью снегоделательного оборудования с применением преобразователей частоты Danfoss VLT. Такой объем снега создаст оптимальные условия для соревнований и покроет 23 километра горнолыжных склонов толщиной снега в 1 метр.
Применение частотных преобразователей Danfoss Drives позволит получить дополнительную экономию энергии и снизит нагрузку на электросети. Таким образом будет решена одна из проблем - неподготовленность электрических сетей района к мероприятиям такого масштаба.
Источник: https://drives.ru/novosti/preobrazovateli-chastoty-danfoss-na-zimney-olimpiade-2022-v-pekine/
Новая линейка преобразователей Modbus RTU в PROFINET от Phoenix Contact
28.02.2020
Phoenix Contact представляет новую линейку преобразователей, которые позволяют подключить Modbus RTU устройства к сети PROFINET.
При помощи новых преобразователей можно:
- выполнять двухстороннее преобразование протоколов Modbus RTU/ASCII и Modbus TCP в протокол PROFINET;
- подключать к сети PROFINET Modbus RTU Master;
- подключать к сети PROFINET Modbus TCP Master.
Модельный ряд включает в себя следующие изделия:
- GW PN/MODBUS 1E/1DB9 – преобразователь с 1 интерфейсом Ethernet и 1 последовательным интерфейсом.
- GW PN/MODBUS 1E/2DB9 – преобразователь с 1 интерфейсом Ethernet и 2 последовательным интерфейсом.
- GW PN/MODBUS 2E/2DB9 – преобразователь с 2 интерфейсом Ethernet и 2 последовательным интерфейсом.
- GW PN/MODBUS 2E/4DB9 – преобразователь с 2 интерфейсом Ethernet и 4 последовательным интерфейсом.
Более того серверы портов Phoenix Contact позволяют организовать безопасную передачу данных за счет использования шифрования AES с длиной ключей до 256 бит.
Источник: https://www.phoenixcontact.com/online/portal/ru?1dmy&urile=wcm%3apath%3a/ruru/web/corporate/press/press_information/c19c1c8d-1d31-4586-b73e-f8c04980a132
Обновление цен на продукцию компании Веспер
02.03.2020
Со 2 марта 2020 года в компании Веспер действует скорректированный Прайс-лист.
источник: https://www.vesper.ru/presscenter/news-events/obnovlenie-tsen-na-produtsiyu-kompanii-vesper-032020/
Открыты продажи нового преобразователя частоты Toshiba VF-nC3E
02.03.2020
Системный интегратор фирмы TOSHIBA и официальный партнер ООО «Тошиба Рус» по поставке промышленного оборудования на территории России и стран СНГ – АО «СПИК СЗМА» – открывает на российском рынке продажи новой модели преобразователя частоты Toshiba VF-nC3E.
Toshiba VF-nC3E предназначен для управления несложными производственными процессами и оборудованием: насосным, вентиляторным, фасовочным, упаковочным и пр. Данный преобразователь отличает простота настройки, сбалансированный набор функциональных возможностей, сокращающий время на ввод в эксплуатацию, а также достаточное для выполнения всех необходимых технологических задач количество аналоговых и дискретных входов/выходов.
Toshiba VF-nC3E рассчитан на длительный срок службы и обладает усиленным защищенным покрытием платы управления, а также новой системой охлаждения. Большое количество настроек с панели управления позволяет контролировать локальную скорость и легко задавать параметры, а режим Easy Mode обеспечивает быстрый доступ к 24 часто используемым параметрам. Новый преобразователь частоты может выдерживать жесткие условия окружающей среды при температуре от -10 ℃ до +60 ℃ и подходит для различных областей применения. Функции защиты: перегрузка по току, перенапряжение, короткое замыкание на стороне нагрузки, замыкание на землю на стороне нагрузки, перегрузка инвертора, обрыв фазы входа/выхода. Мощностной ряд от 0,4 кВт до 11 кВт, напряжение/частота – 3 фазы 380В-460В 50/60 Гц, класс защиты IP 20.
С подробным описанием и техническими характеристиками можно ознакомиться на сайте СПИК СЗМА.
Toshiba VF-nC3E – отличный выбор для тех, кто не хочет переплачивать за избыточный функционал.
источник: http://www.press-release.ru/branches/equipment/otkryty_prodazhi_novogo_preobrazovatelya_chastoty_toshiba_vf_nc3e_02_03_2020_11_09/
Schneider Electric выпустил ПО SoMove для работы с электродвигателями
04.03.2020
Компания Schneider Electric разработала программное обеспечение SoMove для ввода в эксплуатацию устройств защиты, пуска и управления электродвигателями. Программное обеспечение SoMove позволяет работать с преобразователями частоты Altivar, устройствами плавного пуска Altistart, сервопреобразователями Lexium32, многофункциональными пускателями TeSys U и с реле защиты и управления электродвигателями TeSys T.
Основными функциями программного обеспечения (ПО) SoMove являются конфигурирование устройства и мониторинг показателей его работы. Так же при помощи ПО SoMove можно переносить настройки от одного устройства к другому, обмениваться проектами настроек устройств между наладчиками и пересылать их в техническую поддержку Schneider Electric для анализа и коррекции настроек. А также с помощью программы можно создавать архив настроек Altivar, Altistart, Lexium32, TeSys U и TeSys T, установленных на предприятии.
Для каждого устройства рассматриваемое ПО содержит свой набор инструментов, соответствующих решаемым с его помощью задачам. При этом одни группы инструментов, такие как: «Таблица параметров» («Parameters», «Parameters List» или «List parameters»), «Мониторинг» («Monitoring», «Visualization» или «Display»), «Перечень последних ошибок и предупреждений» («Error memory», «Error detection», «Diagnostics»), «Панель управления» (Command panel») являются близкими по решаемым задачам для всех устройств. От устройства к устройству в них меняется только вид меню, наполненность и функциональная нагрузка. С усложнением устройств появляются новые инструменты. Например, для преобразователей частоты (ПЧ) и сервопреобразователей добавляется инструмент «Осциллограф» («Scope») и «Панель оператора» («Operate», «Dashboard»).
Устройства, обладающие большими функциональными возможностями имеют больше инструментов, например, для преобразователей частоты Altivar Process ATV600 в SoMove существуют мнемосхемы для настройки функций мониторинга насосных агрегатов. В настоящей работе рассматриваются общие для всех преобразователей частоты Altivar-инструменты, используемые в программном обеспечении SoMove. Для всех устройств первой вкладкой в ПО SoMove является вкладка «Моё устройство» («My Device») с описанием характеристик, версией его программного обеспечения, серийных номеров и описанием подключенных к нему карт расширения. Данная вкладка позволяет быстро идентифицировать устройство.
Источник: https://www.elec.ru/news/2020/03/04/schneider-electric-vypustil-po-somove-dlya-raboty.html
«Грундфос» представляет преобразователи частоты CUE нового поколения
04.03.2020
«Грундфос» выводит на рынок преобразователи частоты нового поколения GRUNDFOS CUE, которые полностью заменят предыдущую линейку CUE. Обновлённые модели обладают расширенным функционалом и отличаются простотой и удобством монтажа.
GRUNDFOS CUE — преобразователи частоты, которые служат для эффективного регулирования скорости вращения насосов GRUNDFOS. Основными сферами применения GRUNDFOS CUE являются водоотведение, водозабор, системы орошения, повышения давления, вентиляции и кондиционирования, а также опреснения воды.
«Преобразователи обновлённой серии обладают целым рядом функций, недоступных для предыдущих моделей. Например, они могут работают не только с асинхронными электродвигателями. С помощью новых CUE можно управлять синхронными реактивными двигателями, а также синхронными двигателями с постоянными магнитами. Кроме того, в новые модели добавлена функция каскадного управления несколькими электродвигателями с CUE, что не было доступно в предыдущей версии преобразователей частоты. Она позволяет построить полноценную систему локального управления несколькими насосами без участия внешнего контроллера, аналогично GRUNDFOS Hydro Multi-E», — говорит Василий Абросимов, главный специалист по системам автоматизации «Грундфос».
Панель управления устройств стала более информативной — например, расширены возможности индикации состояния и добавлена кнопка «Избранное» для перехода в меню со всеми основными параметрами. Ещё одна полезная функция новых CUE — поддержание перепада давления с помощью двух датчиков давления вместо одного датчика перепада давления, как было в предыдущих версиях.
Преобразователи частоты GRUNDFOS CUE доступны в исполнении с функцией безопасного отключения крутящего момента (Safe Torque Off, STO). Она аппаратно отключает подачу напряжения на выходные клеммы преобразователя частоты, и насос прекращает работу. Подача питания на двигатель прекращается, при этом сохраняется питание цепей управления самого преобразователя частоты.
Предыдущая версия CUE снимается с производства и более недоступна для заказа.
источник: https://www.elec.ru/news/2020/03/04/grundfos-predstavlyaet-preobrazovateli-chastoty-cu.html
Функция Deragging преобразователей частоты Danfoss VLT увеличивает срок службы насосов
04.03.2020
Преобразователи частоты Danfoss VLT AQUA Drive имеют уникальную встроенную функцию Deragging для эффективной работы с насосами.
Функция Deragging преобразователей частоты Danfoss VLT увеличивает срок службы насосов В процессе эксплуатации рабочие колеса насосов могут забиваться различным мусором, что зачастую приводит к их выходу из строя и излишнем потреблению электроэнергии. Встроенная функция Deragging частотных преобразователей Danfoss позволяет менять с определенной периодичностью направление вращения рабочего колеса насоса, убирая таким образом накопившийся мусор и освобождая путь для свободного циркулирования жидкости.
Данная функция позволяет избежать замусоривания лопастей насосов, повысить их срок службы и избежать простоев оборудования. Она не требует внешнего оборудования, проста в настройке и позволяет также дополнительно экономить электроэнергию, необходимую для работы насоса.
Основной сферой применения функции Deragging являются насосы для обработки сточных вод, шламовые насосы.
Видеоролик о функции Deraging
Подробнее о серии VLT AQUA Drive FC 202
источник: https://drives.ru/novosti/funcia-deragging-preobrazovateley-chastoty-danfoss-vlt-uvelichivaet-srok-sluzhby-nasosov/
Новый проект в области повышения квалификации от SEW-EURODRIVE
19.03.2020
Drive Aсadеmy Eurasia — новый проект в области повышения квалификации развивается в России как продолжение центра компетенций компании SEW-EURODRIVE Drive Academy. Drive Aсadеmy Eurasia предоставляет услуги повышения квалификации для клиентов и сотрудников компании в области электропривода. На 2020 год запланирована большая программа семинаров, которые пройдут в новом Центре приводной техники в Ленинградской области и в других регионах России.
4–5 марта в Красноярске состоялся семинар для специалистов компании ООО «ИСО» (Объединенная компания «Русал»). Семинар был организован на площадке учебного центра ООО «ИСО». В соответствии с планом предприятия по модернизации ГПМ-оборудования — замена мотор-редукторов и преобразователей частоты и качественному обслуживанию оборудования для увеличения срока службы, возникла заинтересованность в проведении обучения для конструкторского отдела и отдела надежности работы оборудования. На семинаре обсуждалась методика выбора мотор-редукторов и преобразователей частоты для подъемно-транспортного оборудования, выбор опций в зависимости от типа механизма и условий эксплуатации, техническое обслуживание мотор-редукторов, настройка и диагностика преобразователей частоты.
Теоретическая часть семинара была дополнена практическими заданиями, посещением места установки и обследованием оборудования, требующего текущей модернизации. Участники активно задавали вопросы по правильному обслуживанию при эксплуатации, настройке и диагностике и оставили положительные отзывы о работе тренеров компании АО «СЕВ-ЕВРОДРАЙФ».
Источник: https://www.elec.ru/news/2020/03/19/novyj-proekt-v-oblasti-povysheniya-kvalifikacii-ot.html
О режиме работы компании ОВЕН
20.03.2020
ОВЕН работает в штатном режиме, осуществляет своевременную отгрузку продукции и выставление счетов.
Для организации личных встреч, очных консультаций и переговоров просим согласовать дату и время с сотрудником компании не менее чем за 24 часа до предполагаемого визита по электронной почте или телефону.
Контакты:
Центральный офис, самовывоз, ремонт, выставление счетов:
Тел.: +7 (495) 64-111-56
sales@owen.ru
Группа технической поддержки работает 24х7:
Тел.: 8-800-775-63-83
support@owen.ru
Источник: https://owen.ru/news/news_200320
INSTART РАСШИРИЛ ЛИНЕЙКУ ОБОРУДОВАНИЯ
23.03.2020
ДИАПАЗОН МОЩНОСТИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ MCI РАСШИРЕН ДО 630 КВТ:
Диапазон мощности:
- Общепромышленный режим:
- 1фаза 220В: 0,4 – 2,2 кВт
- 3ф 380В: 0,75 – 630 кВт
Насосный режим:
3ф 380В: 7,5 – 630 кВт
В стандартную комплектацию включены:
— Тормозной модуль*
— Modbus RTU
— Заводские предустановки
— Монтажный комплект*
*в моделях мощностью до 22 кВт (включительно). Новые мощности в наличии!
источник: https://instart-info.ru/news/nstart-rasshiril-linejku-oborudovaniya/
Danfoss адаптируется к ситуации
24.03.2020
В связи с распространением коронавирусной инфекции COVID-19 Danfoss во всем мире, включая Россию, принимает меры, нацеленные на защиту здоровья и предотвращение дальнейшего заражения. Одновременно компания предпринимает усилия для удержания темпов производства и соблюдения обязательств по поставкам.
Важнейшим приоритетом, обозначенным руководством Danfoss, является обеспечение безопасности на рабочих местах. Отделения компании во всем мире строго придерживаются требований местных властей по предотвращению дальнейшего распространения COVID-19.
Одновременно с этим для нас важно сохранить высокий уровень сервиса. Мы делаем все возможное для того, чтобы минимизировать влияние ситуации на поставки. Специалисты регулярно отслеживают ограничения, вводимые в различных странах, что позволяет превентивно корректировать действия и предотвращать потенциальный дефицит.
До настоящего времени сбои в производственных процессах были минимальными, но развитие ситуации в будущем будет зависеть от общей эпидемиологической ситуации. В настоящее время восстановлено производство на всех предприятиях Danfoss, расположенных в Китае. Загрузка производственных мощностей пока составляет 85 %, поскольку не все поставщики полностью возобновили свою работу.
Заводы и региональные представительства «Данфосс» в России продолжают работать. Для снижения риска заражения сотрудников предпринимаются обязательные профилактические меры, проводится регулярная дезинфекция. Часть работников офисных служб и поддержки продаж переводится на дистанционную работу там, где это не влечет снижение эффективности работы.
Для оперативного получения технических консультаций, информации по наличию товара и срокам поставки используйте наши онлайн-сервисы: электронный магазин Danfoss Online и единый ресурс OpenDanfoss.
источник: https://www.danfoss.com/ru-ru/about-danfoss/news/cf/covid-19-danfoss-adapting/
«Камский кабель» выпустил новые кабели для электроприводов
24.03.2020
«Камский кабель» успешно испытал и начал выпуск кабелей в изоляции из этиленпропиленовой резины для подключения электродвигателей к преобразователям частоты.
Кабели предназначены для присоединения электродвигателей к преобразователям частоты в распределительных сетях на объектах промышленной инфраструктуры нефтегазовой, горнорудной, энергетической и других отраслей.
Благодаря изоляции из этилен-пропиленовой резины кабель обеспечивает бесперебойную работу привода при рабочей температуре проводника до 90 °С, с пиковыми значениями до 130 °С, и удовлетворяет высоким значениям допустимой токовой нагрузки, оставляя при этом хороший запас прочности. Кабель подходит как для использования в зонах с жарким климатом до +60 °С, так и в арктических зонах с температурами эксплуатации до -60 °С (с индексом ХЛ). Бронированные кабели могут применяться во взрывоопасных зонах.
«Преимуществом кабеля марки EPRon ЭМС является обеспечение бесперебойной и прецизионной работы оборудования за счет симметричности расположения жил в кабеле и исключения влияния фаз друг на друга даже при повышенных частотах. Гибкая конструкция обеспечивает легкость в прокладке и монтаже в стесненных условиях. Кабель не распространяет горение при групповой прокладке и не выделяет галогенов, что обеспечивает сохранность электроники при возможных возгораниях. Образец продукции мы обязательно представим на ближайших выставках "Cabex" и "Нефтегаз"», — пояснил Александр Азанов, заместитель главного технолога по развитию ООО «Камский кабель».
Более подробно с конструкцией и техническими характеристиками новых кабелей можно ознакомиться на сайте.
Источник: https://www.elec.ru/news/2020/03/24/kamskij-kabel-vypustil-novye-kabeli-dlya-elektropr.html
Как подобрать преобразователь частоты и устройство плавного пуска?
25.03.2020
Специально для наших клиентов мы сняли небольшой ролик, в котором говорится о том, как подбирать преобразователи частоты и устройства плавного пуска.
Как подобрать преобразователь частоты и устройство плавного пускаПравильный подбор – это основа для корректного проектирования оборудования и залог успеха дальнейшей его надежной эксплуатации. При выборе преобразователей частоты и УПП необходимо учитывать ток двигателя, перегрузочную способность ПЧ, особенности применения и многие другие факторы.
В ролике ниже рассказывается об основных моментах при подборе преобразователей частоты (ПЧ) и устройств плавного пуска (УПП) Danfoss. Данный ролик был снят для учебного курса, созданного для сотрудников ПАО "Газпромнефть" ассоциацией "Энергоинновация".
Видео
источник: https://drives.ru/novosti/kak-podobrat-preobrazovatel-chastoty-i-ustroistvo-plavnogo-puska/
Schneider Electric объявил об открытии участка для технического обслуживания промышленного оборудования
26.03.2020
Schneider Electric, мировой лидер в предоставлении цифровых решений в области управления электроэнергией и автоматизации, объявила об открытии участка для технического обслуживания промышленного оборудования, включая ремонт на компонентном уровне.
Специалисты Schneider Electric завершили настройку и запустили линию по ремонту приводной техники и частотных преобразователей. Технический персонал ремонтного цента обладает всеми необходимыми компетенциями для производства восстановительных работ и выходных тестов, в соответствии с производственными стандартами Schneider Electric. В ближайшее время также планируется запуск участка для ремонта промышленных контроллеров.
Ремонт промышленного оборудования на компонентном уровне часто становится единственным решением для продолжения производственных процессов на линиях сборки, упаковки или фасовки. Ремонтный центр Schneider Electric, расположенный на территории московского «Технополиса», выполняет гарантийное и послегарантийное обслуживание оборудования:
- Приводной техники ELAU.
- Частотные преобразователи и устройства плавного пуска (ATV, ATS).
- Промышленной автоматизации (Modicon).
- Однофазные источники бесперебойного питания SMART — UPS.
- Промышленные системы бесперебойного питания (Symmetra, Galaxy).
Schneider Electric предоставляет высококвалифицированное техническое обслуживание оборудования и ремонт любого уровня сложности с использованием передовых технических решений и методик. При ремонте используются только оригинальные заводские комплектующие, а высокий уровень качества работ подтвержден сертификатами ISO9001:2018 и ISO14001:2018.
Наличие большого подменного фонда позволяет выполнять опережающую замену неисправного оборудования. На восстановленную технику действует гарантия от 1 года. Тариф включает логистические услуги, а также гибкую систему скидок для партнеров и корпоративных клиентов.
Источник: https://www.elec.ru/news/2020/03/26/schneider-electric-obyavil-ob-otkrytii-uchastka-dl.html
Новый раздел на сайте ОВЕН
30.03.2020
Новый раздел «Видео»На сайте ОВЕН открылся новый раздел «Видео», в котором размещены видеоролики по продукции ОВЕН.
Для удобства пользователей мы собрали видео по продуктам ОВЕН в одном разделе. Раздел включает видеообзоры, обучающие видеоролики по настройке, подключению и программированию приборов, записи прошедших вебинаров.
Оставайтесь дома, проводите время с пользой и берегите себя!
источник: https://owen.ru/news/novii_razdel_video
Сервис для проверки наличия преобразователей частоты Danfoss
30.03.2020
На портале отдела приводной техники «Данфосс» появилась возможность проверить наличие продукции на складах. Для этого нужно зайти в раздел «Доступно на складах партнеров», размещенный во вкладке «Где купить», и ввести в строку поиска заказной код частотного преобразователя или его мощность.
Помимо информации о доступном количестве в выдаче также отображаются контакты партнеров, на чьих складах находится запрашиваемое оборудование. Данные обновляются ежедневно, гарантируя актуальность предоставляемой информации.
источник: https://www.danfoss.com/ru-ru/about-danfoss/news/dds/dds-availability-check-service/
ИМПОРТОЗАМЕЩЕНИЕ С INSTART
30.03.2020
В рамках программы импортозамещения INSTART предоставляет скидку в размере 5% от действующего прайс-листа при замене оборудования импортного производства на оборудование INSTART.
В программе участвует следующее оборудование:
- Преобразователи частоты INSTART серии MCI
- Преобразователи частоты INSTART серии FCI
- Устройство плавного пуска INSTART серии SSI
В рамках программы:
- скидка на оборудование в размере 5% от действующего прайс-листа
- технические консультации по подбору замены и вводу в эксплуатацию оборудования INSTART
- резервирование оборудования на складе под ваш заказ, оптимизация логистики
Условия участия:
Для участия в программе заполните и отправьте ФОРМУ:
Ожидайте контакта нашего специалиста
источник: https://instart-info.ru/importozameshhenie-s-instart/
03.04.2020
