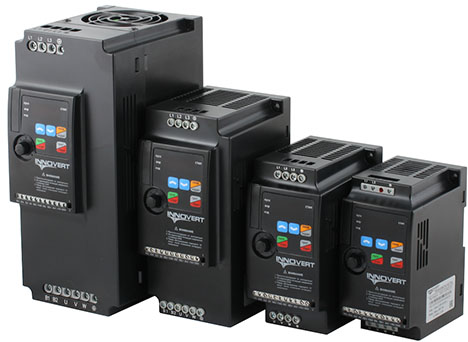

Преобразователи частоты INNOVERT серии ISD mini PLUS
Преобразователи частоты INNOVERT серии ISD mini PLUS это усовершенствованная версия серии ISD mini в новом дизайне с расширенным функционалом.
Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.09 кВт…3.7 кВт.
Одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.
Тип | Выходная мощность, кВт | Выходной ток, A | Перегрузочная способность, 60с A |
ISD091M21E | 0,09 | 0,7 | 1,05 |
ISD121M21E | 0,12 | 0,8 | 1,2 |
ISD181M21E | 0,18 | 1 | 1,5 |
ISD251M21E | 0,25 | 1,5 | 2,25 |
ISD401M21E | 0,4 | 2,5 | 3,75 |
ISD551M21E | 0,55 | 3,5 | 5,25 |
ISD751M21E | 0,75 | 5 | 7,5 |
ISD112M21E | 1,1 | 6 | 9 |
ISD152M21E | 1,5 | 7 | 10,5 |
ISD222M21E | 2,2 | 11 | 16,5 |
ISD372M21E | 3,7 | 16,5 | 24,75 |
Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.25 кВт…11 кВт.
Три фазы, 380 В, 50/60 Гц.
Тип | Выходная мощность, кВт | Выходной ток, A | Перегрузочная способность, 60с A |
ISD251M43E | 0,25 | 1,2 | 1,8 |
ISD401M43E | 0,4 | 1,5 | 2,25 |
ISD551M43E | 0,55 | 2 | 3 |
ISD751M43E | 0,75 | 2,7 | 4,05 |
ISD112M43E | 1,1 | 3 | 4,5 |
ISD152M43E | 1,5 | 4 | 6 |
ISD222M43E | 2,2 | 5 | 7,5 |
ISD302M43E | 3 | 6,8 | 10,2 |
ISD402M43E | 4 | 8,6 | 12,9 |
ISD552M43E | 5,5 | 12,5 | 18,75 |
ISD752M43E | 7,5 | 17,5 | 26,25 |
ISD113M43E | 11 | 24 | 36 |
ISD153M43E | 15 | 32 | 48 |
ISD183M43E | 18,5 | 37 | 55,5 |
ISD223M43E | 22 | 45 | 67,5 |
ISD303M43E | 30 | 60 | 90 |
ISD373M43E | 37 | 75 | 112,5 |
ISD453M43E | 45 | 90 | 135 |
ISD553M43E | 55 | 110 | 165 |
ISD753M43E | 75 | 150 | 225 |
ISD903M43E | 90 | 176 | 264 |
ISD114M43E | 110 | 210 | 315 |
Преимущества преобразователей частоты INNOVERT серии ISD mini PLUS
• Простой в запуске — включи и работай, легко программировать и копировать настройки
• Удобный в монтаже. Частотный преобразователь легко и быстро монтировать и демонтировать в шкафу.
• Полностью русифицирован, удобен и понятен в настройках
• Высокая надежность эксплуатации. Более 100 000 преобразователей INNOVERT уже работает в России с 2010 года
• Развитое программное обеспечение. Программное обеспечение для компьютера включает возможности по удалённой настройке преобразователей INNOVERT. Есть возможность копирования настроек.
Частотный преобразователь INNOVERT серии ISD mini PLUS представляет собой многофункциональный преобразователь частоты, удобный в управлении и настройках.
Частотный преобразователь INNOVERT серии ISD mini PLUS отлично подходит для работы в промышленных установках и системах водоснабжения, вентиляции и кондиционирования воздуха, конвейерных системах, экструдерах, металлорежущих станках и пр.
Функции частотного преобразователя INNOVERT серии ISD mini PLUS :
• Регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
• 15 предустановленных скоростей
• 4 различных варианта времён разгона и торможения
• Реверсирование
• Защита двигателя от перегрузки по току, напряжению
• Температурный контроль транзисторного модуля
• Торможение постоянным током
• Электронный потенциометр (MOP)
• PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
• PLC режим управления скоростью
• Порт RS485, протокол Modbus
Обновление:
• Выходная частота до 999,9 Гц
• Встроенный таймер 0-999 сек
• Два канала задания частоты (можно более точно задавать частоту без дополнительного внешнего оборудования)
• Выходное реле с инверсией (NO/NC)
Сохранено:
• Габаритные размеры
• Обозначение и функции клемм
• Группы параметров
Документация:
https://innovari.com.ru/catalogi-chastotnikh-preobrazovateley.html

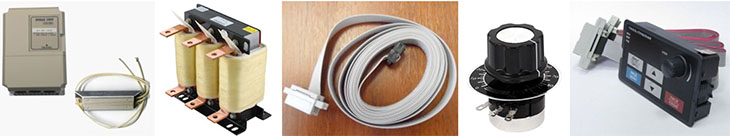

Опции:
• Потенциометр
• Модули динамического торможения и тормозные резисторы
• Дроссели трёхфазные
• Кабель соединения выносной клавиатуры INNOVERT
• Потенциометр H0-VR Переменное сопротивление: 0..10 кОм
• Выносная клавиатура в комплекте с кабелем для преобразователей ISD mini, ISD mini PLUS, IVD (до 37 кВт
Рабочие режимы:
• Управление по U/f (линейное или квадратичное, компенсация скольжения)
• Диапазон регулирования с поддержанием номинального момента до 1:10
Применения: транспортеры, конвейеры, насосы, вентиляторы, компрессоры, мешалки, намоточное, оборудование, экструдеры,
Надежность:
• Высокая проверенная надежность работы
• Перегрузочная способность: выдерживает перегрузку 150% Iн в течение 60 секунд
• Позволяет работать с двигателями большей номинальной мощности при легкой нагрузке
Технические характеристики:
• частота коммутации до 15 kHz с дискретностью 0,1 kHz
• 4 цифровых входа
• 1 аналоговый вход 0-10V/4-20mA (выбирается переключателем I/V)
• 1 релейный выход с переключающим контактом (250VAC 1A, 30VDC 1A)
• 15 настраиваемых фиксированных частот
• PID-регулятор
• выходная частота до 999,9 Hz
• встроенный контроллер с циклическим управлением скоростью двигателя

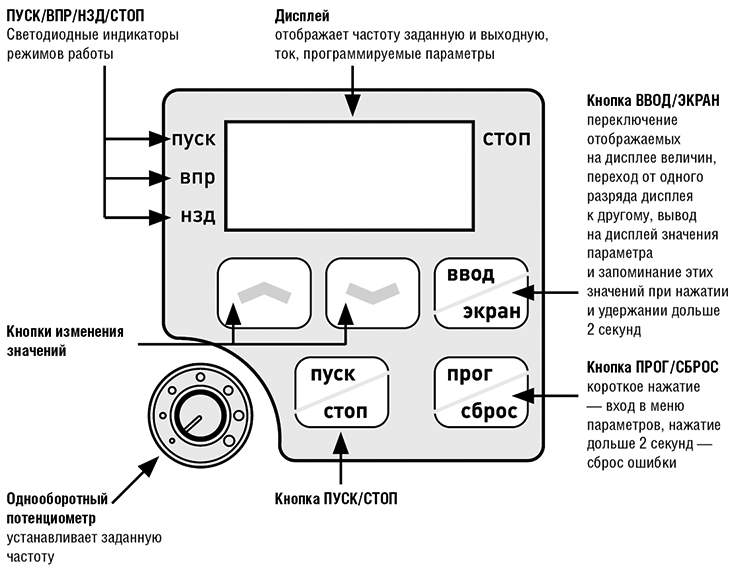

• развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.
18.03.2022
