Обзор рынка преобразователей частоты за 4 квартал 2023 года
УСТРОЙСТВА ПЛАВНОГО ПУСКА OPTIMUS DRIVE SSD660/700
02 октября 2023
Компания Оптимус Драйв непрерывно и планомерно расширяет номенклатуру средств автоматизации под собственным брендом. Сегодня мы представляем новое направление — линейку устройств плавного пуска серий SSD660 и SSD700 для асинхронных двигателей.
Одной из распространенных задач управления промышленными приводами является плавный пуск и останов 3-х фазных асинхронных электродвигателей для предотвращения поломок оборудования, гидроударов, сильных провалов напряжения на «слабых» сетях питания, а также для защиты самого двигателя. Решается данная задача путем ограничения скорости нарастания тока/напряжения и их максимальных значений в процессе старта/останова двигателя.
Компания Оптимус Драйв представляет новую линейку средств автоматизации, реализующих данный функционал — устройства плавного пуска (УПП) серий SSD660 и SSD700. Применение в них передовой силовой и микропроцессорной электроники и современных алгоритмов управления током/напряжением обеспечивают надежную и эффективную работу УПП Оптимус Драйв в самых сложных условиях эксплуатации.
СЕРИЯ SSD660

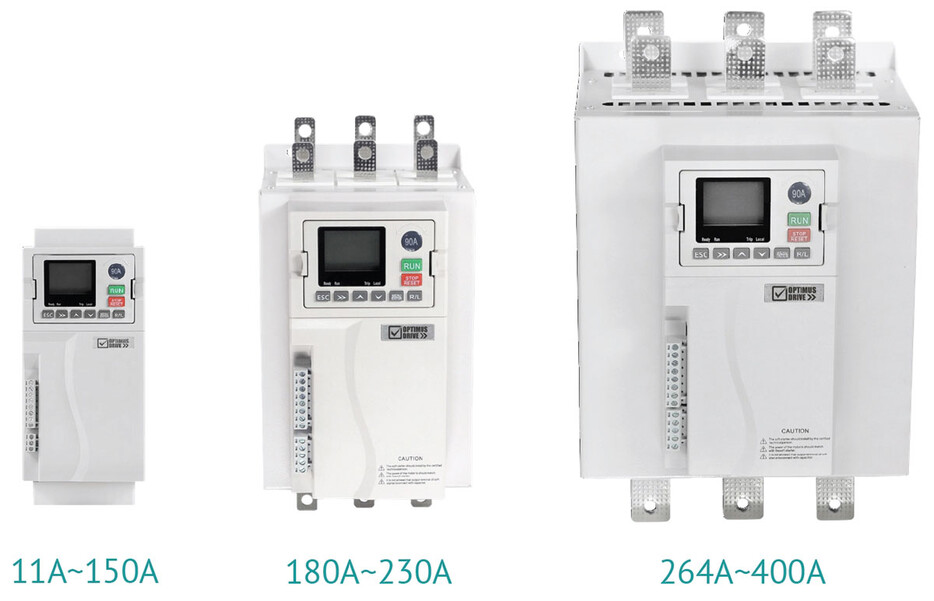

УПП Оптимус Драйв серии SSD660 представлены моделями мощностью от 5,5 кВт (ном. ток 11 А) до 400 кВт (ном. ток 800 А). Это оборудование идеально подходит для большинства применений, требующих плавного разгона и останова 3-фазных асинхронных двигателей.
Все устройства серии имеют съемный пульт управления, коммуникационный интерфейс RS485, 3 дискретных входа, 2 релейных и 1 аналоговый выходы. Клеммные колодки входов/выходов и RS485 — съемные, что значительно облегчает процесс монтажа.
УПП SSD660 имеет съемный пульт управления с большим ЖК-экраном, интерфейс RS-485 и встроенные входы/выходы
SSD660 реализует несколько алгоритмов пуска и останова двигателя:
- линейное увеличение напряжения (по времени)
- пуск с ограничением тока
- пуск с ограничением крутящего момента
- останов на выбеге
- плавный останов по времени.
Удобный съемный пульт с большим ЖК экраном позволяет выводить информацию в развернутом текстовом виде. Благодаря этому управление и настройка УПП становятся легкими и интуитивно понятными; пользователю не потребуется заниматься расшифровкой аббревиатур, сокращений, кодов аварии и т.п. Меню настройки SSD660 имеет древовидную структуру, что значительно облегчает процесс поиска параметров УПП и их корректировки. Ведется также журнал аварий — для просмотра доступны последние 10 событий.
В SSD660 реализован большой набор защит двигателя:
- от потери фазы на входе/выходе
- нарушения последовательности фаз
- перегрузки по току, в том числе при пуске
- перегрева
- перегрузки и недостаточной нагрузки двигателя
- перенапряжения/пониженного напряжения.
СЕРИЯ SSD700

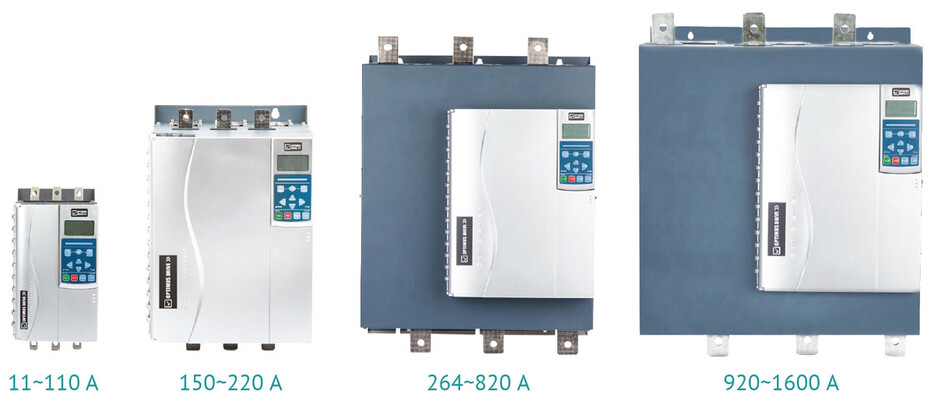

Устройства плавного пуска Optimus Drive серии SSD700 обладают расширенным набором функций, обеспечивающими интеллектуальное управление режимами пуска и останова двигателя с любыми типами нагрузки. Серия представлена моделями мощностью от 5,5 кВт (11 А) до 800 кВт (1600 А). В наличии съемный пульт управления с ЖК-экраном, шунтирующий контактор, коммуникационный интерфейс RS-485, дискретные входы/выходы, входы для подключения термодатчиков и один аналоговый выход.
SSD700 реализован адаптивный алгоритм управления ускорением и замедлением двигателя, обеспечивающий наиболее плавный пуск/останов привода
SSD700 предлагает несколько режимов управления асинхронным двигателем:
- адаптивное управление ускорением/замедлением
- пуск с постоянным ограничением тока
- пуск с заданным нарастанием тока
- ударный пуск
- торможение линейным снижением напряжения/постоянным током
- останов на выбеге
- пуск и останов по графику (используются встроенные часы реального времени).
В серии SSD700 реализован адаптивный алгоритм управления ускорением и замедлением двигателя. При его выборе УПП во время первого пуска и останова собирает информацию о параметрах работы двигателя и привода, таких как A, кВт, кВА, cos f и температура, после чего автоматически корректирует необходимые параметры для достижения оптимальных режимов пуска и останова. А поскольку измерение этих параметров в SSD700 происходит непрерывно, их можно вывести для контроля работы УПП на экран пульта управления и отказаться от дополнительных устройств измерения.

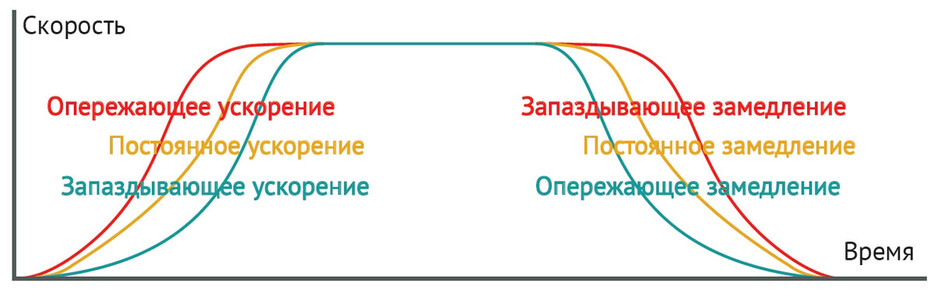

В режиме адаптивного управления пользователь может выбрать профильную кривую, которая больше всего соответствует типу подключенной нагрузки, и SSD700 автоматически обеспечит наиболее плавный пуск/останов привода.
Исходя из типа нагрузки и требований к системе, можно выбрать разгон/замедление с опережением или запаздыванием, и УПП SSD700 автоматически подстроится под реальный механизм
Одна из важных функций SSD700 — симуляция его работы без двигателя и подключения силового питания. Это позволяет смоделировать работу привода в безопасном режиме, убедиться в правильности настройки УПП и подключения всех цепей управления.
SSD700 имеет большой набор защитных функций, при этом схема защиты — полностью настраиваемая. При этом все защиты могут быть заблокированы, обеспечивая возможность аварийной работы УПП.
Встроенные типы защиты SSD700:
- от перегрева двигателя, радиатора УПП
- дисбаланса фаз и их неправильной последовательности
- неправильного подключения двигателя
- неисправности силовой цепи и короткого замыкания тиристора
- перегрузки двигателя
- перегрузки по току
- отклонений частоты питания и снижения тока ниже минимального значения
- превышения времени пуска
- сбой RS-485
- внешнее аварийное отключение.
Съемный пульт управления SSD700 имеет большой экран и позволяет отображать информацию в виде текста и графиков. Интерфейс управления полностью русифицирован, реализована возможность копирования параметров с одного УПП на другое. Ведется также архив событий (максимум 99 записей) с регистрацией даты и времени.
УПП SSD700 является близким по характеристикам к подобным устройствам AuCom серии EMX3 и Danfoss серии MCD 500.
Многоскоростное управление двигателем
03 ноября 2023
Подготовлен ролик по настройке ПЧ для многоскоростного управления электродвигателем.
Вышел новый ролик по настройке преобразователя частоты для работы с несколькими скоростями. В ролике рассматривается как запускать и управлять двигателем при помощи преобразователя частоты VEDA VFD Micro Drive VF-51 через внешние тумблер и цифровой потенциометр, регулировка будет осуществляться при помощи тумблеров с заранее заданными скоростями.
Расширение модельного ряда ПЧ серии DBC IP54
09 ноября 2023

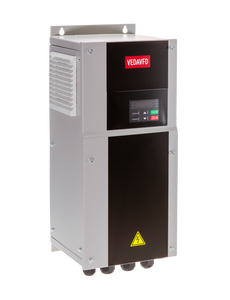

Преобразователи частоты VEDA DBC IP54 теперь доступны мощностью до 90 кВт.
Модельный ряд преобразователей частоты (ПЧ) серии DBC IP54 был расширен. Теперь для заказа доступны устройства мощностью более 30 кВт (22 кВт для высокой перегрузки). Теперь мощностной ряд для ПЧ DBC IP54 с нормальной перегрузкой составляет от 0,75 до 90 кВт, а для высокой перегрузки – от 0,75 до 75 кВт.
ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ FCI С ПРОТОКОЛОМ MODBUS-TCP/IP ДОСТУПНЫ К ЗАКАЗАМ!
20 ноября 2023

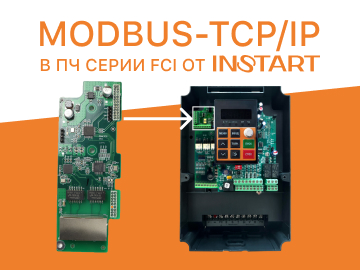

Преобразователи частоты серии FCI теперь поддерживают протокол Modbus-TCP/IP при помощи установки платы расширения – FCI-TCP/IP.
Подробную информацию о том, для чего необходим протокол Modbus-TCP/IP, его основные характеристики и преимущества, Вы можете узнать в нашем аккаунте Дзен. Он прост в использовании и предназначен для контроля и управления устройствами автоматизации, где передача данных происходит со скоростью до 100 Мбит/с. Для заказа преобразователя частоты серии FCI с протоколом связи Modbus-TCP/IP, выберите модель на сайте и добавьте к ней плату расширения FCI-TCP/IP.
Компания «СРП» представила на выставке «Электроника России» частотные преобразователи отечественного производства
28 ноября 2023

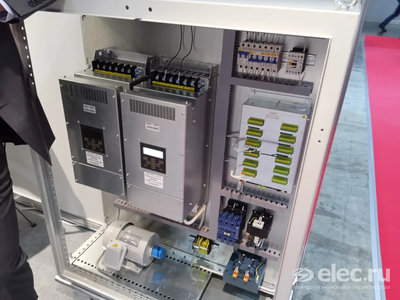

Московская компания «СРП» («Силовые резисторы и привод») на выставке «Электроника России» продемонстрировала линейку частотных преобразователей собственного производства. К сожалению нужно признать, что большинство электронных компонентов представленных частотников – зарубежного происхождения, что является типичной картиной для отечественных предприятий. Однако, представители «СРП» выражают оптимизм, и уверены в том, что развитие российской электроники приняло поступательное движение, и утраченные позиции будут возвращены с последующей заявкой на мировое лидерство.
Конечно, для достижения такой цели необходимо пройти долгий путь по созданию отечественных предприятий на базе отечественного же технологического оборудования и станков, чему было посвящено пленарное заседание, открывшее деловую программу выставки (подробности о мероприятии читайте в наших следующих материалах).
Тем не менее российские производители, о чем мы не раз упоминали, имеют свои преимущества в виде высокоуровневого интеллектуального продукта – программного обеспечения, уникальных технологий, конструктивных решений. Это в частотниках от «СРП» как раз отечественное. Компания уже 20 лет на электротехническом рынке, и все эти годы постоянно развивает свои инженерные компетенции, результаты которых и были продемонстрированы на «Электронике России».
РАСШИРЕНИЕ МОДЕЛЬНОГО РЯДА ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ LCI С НАПРЯЖЕНИЕМ 690В ОТ INSTART!
28 ноября 2023
Компания INSTART расширила ассортимент преобразователей частоты серии LCI, введя модели с напряжением 690 Вольт.
Интегрирование оборудования, работающего на напряжении 690 Вольт, становится актуальной задачей во многих сферах. Его использование позволяет снизить потери напряжения и, как следствие, увеличивает эффективность системы электроснабжения.
Управление компрессором. Преобразователь частоты INNOVERT IPD
14 декабря 2023
Опубликован пример замены преобразователя частоты в корпусе IP20 стороннего производителя на преобразователь в пылевлагозащищенном корпусе (не ниже IP54) для монтажа вне шкафа.
Задача состояла в замене преобразователя частоты в корпусе IP20 стороннего производителя на преобразователь в пылевлагозащищенном корпусе (не ниже IP54) для монтажа вне шкафа.

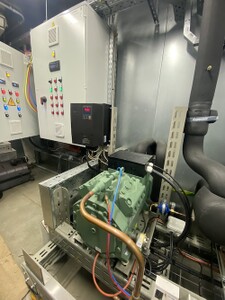

Был установлен и настроен преобразователь INNOVERT IPD183P43B (вых.ток 40 А) в корпусе с защитой IP54. Поршневой компрессор марки Bitzer 4NES-14Y-40P (ном.ток 26,6 А) для циркуляции хладагента (фреона). Преобразователь INNOVERT IPD был полностью интегрирован в существующую систему автоматизации по техническому заданию Заказчика.
После ввода в эксплуатацию всей системы преобразователь частоты INNOVERT IPD отработал все режимы штатно, функционал системы сохранен в полном объёме.
Уже в продаже Е4-9400 1,5-22 кВт
18 декабря 2023
"Компания Веспер" сообщает о расширении мощностного ряда серии Е4-9400 от 1,5 кВт до 22 кВт. Обращаем внимание, что все указанные мощности оборудованы встроенным тормозным прерывателем.
Русскоязычные панели для преобразователей частоты VEDA VFD
20 декабря 2023

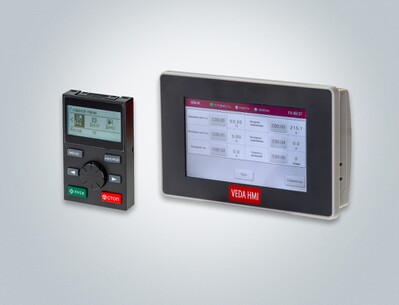

Инженерами «ВЕДА МК» были проведены работы по адаптации панелей оператора для преобразователей частоты VEDA VFD. Теперь частотные преобразователи имеют русскоязычный интерфейс.
Новые панели оператора доступны в двух исполнениях:
- графическая панель оператора. Она может использоваться как для вывода на шкаф управления, так и в составе отдельно установленного преобразователя частоты.
- сенсорная панель оператора с диагональю 4,3 дюйма. Данная панель подходит для вывода на шкаф управления.
Использование панелей с русским интерфейсом позволит упростить работу с преобразователями частоты VEDA VFD и сделать взаимодействие с оборудованием интуитивно понятным.
